Геомембрана для водоёма: выбор и устройство экрана

Какие исходные данные нужны

В задании укажите размеры дна, глубину, геометрию каждого откоса, уступы, расположение труб, лестниц и других конструкций. Для существующего котлована используйте фактическую геодезию после подготовки, а не только размеры первоначального эскиза. Локальная впадина или изменённый уступ могут повлиять на раскрой и расположение швов.

Отдельным блоком запишите воду: внутри водоёма и снаружи экрана. Важны возможный уровень грунтовых вод, поверхностный сток, дренаж и режим пустой ёмкости. Ситуация «водоём опорожнён, снаружи вода поднялась» отличается от нормальной работы наполненного пруда. Мембрана сама по себе не устраняет давление воды под экраном.

Для технологической среды передайте состав и концентрацию веществ, температуры и режим контакта. Для питьевой воды требуется подтверждение соответствующего назначения точной продукции. Название полимера не заменяет это подтверждение.

Как работает экран в наполненной и пустой чаше

В наполненной чаше давление воды передаётся через мембрану на поддерживающее основание. Условная глубина 2 м создаёт у дна гидростатическое давление около 19,6 кПа: p = ρgh, при ρ = 1000 кг/м³ и g = 9,81 м/с². Это примерно 19,6 кН на квадратный метр. Расчёт показывает уровень давления, а не назначает толщину листа: местное воздействие выступающего камня и работа над пустотой отличаются от равномерного опирания.

Поэтому поверхность принимают до раскладки. Острые включения, уступы, неуплотнённые зоны и полости рассматривают как разные дефекты основания. Защитный геотекстиль может распределять контактные воздействия, но его пригодность проверяют в составе нужной системы; произвольный слой «поплотнее» не является результатом испытания защиты.

Пустая чаша имеет другой режим. Давление сверху уменьшается, а вода или газ под экраном могут оставаться. При соответствующей разности давлений возникает подъём листа. Если условия требуют подмембранного дренирования или отвода газа, это решается конструкцией и узлами, а не проколами в мембране после появления вздутия.

Для водоёма с изменяющимся уровнем рассматривают наполнение, эксплуатацию и опорожнение. Один разрез при максимальном уровне не описывает все состояния.

Четыре узла, от которых зависит непрерывность экрана

Верхнее закрепление. На разрезе показывают геометрию и последовательность устройства, припуски листа и сопряжение с прилегающей территорией. Край должен удерживаться предусмотренным способом, а поверхностный сток не должен бесконтрольно уходить под экран. Размеры анкерной траншеи рассчитывают для задачи; универсальная канавка из фотографии не является решением.

Переход дна в откос и углы чаши. Лист должен иметь предусмотренное опирание и запас геометрии, а расположение сварных соединений — позволять их выполнить и проверить. Свести избыток материала в случайную жёсткую складку в углу — не равнозначно разработанному узлу. В монтажной схеме отмечают переходы и сложные пересечения соединений.

Трубный проход. Нужны совместимость материалов, подготовленный узел герметизации и возможность контроля. Просто вырезать круглое отверстие по диаметру трубы недостаточно. Перемещение трубы и осадка основания не должны оставаться неучтёнными воздействиями на примыкание.

Сопряжение с бетоном. Предусматривают конструкцию крепления/уплотнения и подготовку поверхности. Крепление не сводится к произвольному прижатию тонкого листа металлической полосой. В ведомости должны быть все элементы принятого узла, а в плане контроля — доступ к нему до закрытия.

Подготовка поверхности, проходы, соединения и верхнее закрепление отдельно рассматриваются в AGRU Installation 2025, §§2.05–2.11. Руководство относится к системе производителя и не заменяет проектные узлы другой марки.

Гладкая или текстурированная мембрана

Поверхность определяют по работе контактов в системе, а не по принципу «на откос всегда нужна текстура». На устойчивость влияют геометрия, нагрузки, вода и взаимодействие слоёв. Если предполагается сдвиг по границе материалов, нужны соответствующие исходные данные и проверка выбранной пары.

При этом текстурированный лист не отменяет закрепление и не делает устойчивым любой грунтовый откос. Если причина деформации находится глубже экрана, изменение его поверхности не решает задачу устойчивости массива.

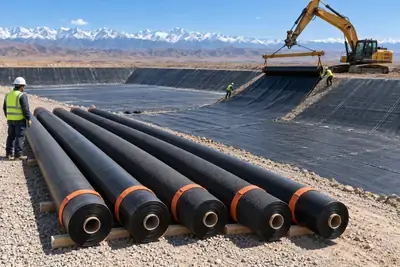

В отдельном руководстве разобраны HDPE, LDPE и LLDPE. Для закупки сохраняйте точное обозначение полимера и поверхности каждой стороны, а также исполнение сварочных кромок.

Почему мембрану нельзя натянуть как тент

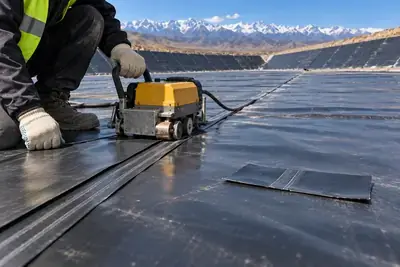

Материал должен быть уложен с учётом геометрии, условий монтажа и предусмотренных перемещений. Чрезмерное натяжение над впадиной создаёт неподдерживаемый участок, а случайная складка в соединении усложняет получение и проверку качественного шва. Способ размещения полотнищ и работу с температурными изменениями задают технологическое решение и инструкция выбранного изделия.

До начала работ полезно провести разбор раскладки на чертеже: как рулон попадёт к месту, где пойдёт техника, какие полотнища укладываются первыми, как обеспечивается доступ к швам. Это особенно важно для узкого котлована, высоких откосов и ограниченного подъезда. Ширина рулона должна соответствовать не только экономии швов, но и реальной возможности монтажа.

После спуска воды поднялся лист: как различать гипотезы

Допустим, до опорожнения поверхность казалась ровной, а после снижения уровня появились поднятые участки. Сам факт вздутия не устанавливает причину. Возможны вода или газ под экраном, температурное изменение геометрии, избыточный материал либо сочетание факторов. Это учебный сценарий обследования, не кейс компании.

Фиксируют время и скорость изменения уровня, температуру и освещённость, положение вздутий, сведения о грунтовой воде и состоянии предусмотренных подмембранных выпусков. Если подъём связан с уровнем грунтовой воды, это одна гипотеза. Если мелкие волны меняются с прогревом поверхности, это другая. Наблюдение за связью во времени полезнее диагноза «тонкая мембрана» по одному снимку.

Не вскрывают поднятый лист и не выпускают воду проколом без согласованного решения: можно нарушить экран и потерять исходные признаки. Проверку проводят с учётом безопасности, устойчивости откосов и принятого эксплуатационного регламента. После установления причины решение должно устранять соответствующий механизм, а не только разглаживать видимую поверхность.

Приёмка до заполнения

До закрытия конструкций и наполнения проверьте идентификацию рулонов, исполнительную схему полотнищ и швов, документы контроля, перечень ремонтов и результаты повторных проверок. Важно не просто получить общий акт, а связать каждый результат с конкретным участком экрана.

В руководстве AGRU 2025, разделы 2.05–2.11 подготовка, размещение, соединения, проходы, контроль и приёмка выделены отдельно. Это пример системы работ конкретного производителя, а не универсальное разрешение применять его параметры к другой мембране. Для вашего объекта действует согласованная проектная и технологическая документация.

Проверка уровня воды не заменяет все предусмотренные процедуры контроля соединений. Методы и критерии нужно определить до устройства экрана, чтобы оставить возможность обследовать и исправить обнаруженные участки.
