Короткий ответ
Количество геомембраны рассчитывают по поверхности экрана и раскладке полотнищ. Площадь зеркала воды, площадь дна и площадь поставленных рулонов — разные величины. Нельзя заменить раскрой универсальной надбавкой к площади в плане и считать результат готовой ведомостью.
Сначала считают геометрию, затем добавляют предусмотренные проектом участки закрепления и примыканий, разрабатывают раскладку и только после этого определяют закупку. В раскладке должны быть видны полотнища, соединения, направление рулонов, ограничения монтажа и использование остатков.
Ниже — учебные геометрические примеры. Они не назначают глубину, уклон, анкерную траншею, полимер, толщину или ширину сварочного нахлёста для реального объекта.
Какие размеры собрать
Для прямоугольной чаши нужны длина и ширина дна, глубина и горизонтальная проекция каждого откоса. Если уклоны разные, нельзя использовать одно среднее значение без проверки геометрии. Для сложного котлована удобнее считать поверхность отдельными гранями по фактической съёмке.
Уточните, какие размеры указаны на плане: по верху, по дну, по оси траншеи или по границе мембраны. Не смешивайте их в одной формуле. Если на чертеже показаны расстояния по откосу, повторно вычислять их как горизонтальные проекции не нужно.
Составьте отдельный перечень уступов, канав, бетонных примыканий, проходов труб и верхнего закрепления. Их геометрия может не входить в основную площадь чаши. Также заранее нужна информация о рулонах и ограничениях доставки и монтажа.

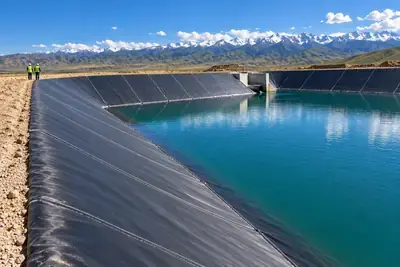

Учебный расчёт поверхности чаши
Примем плоское дно 20 × 10 м, вертикальную глубину 2 м и горизонтальную проекцию каждого из четырёх одинаково наклонённых откосов 3 м. Тогда размеры по верху равны 26 × 16 м, а наклонная длина откоса составляет √(2² + 3²) = √13 ≈ 3,606 м.
Две длинные боковые грани — трапеции с основаниями 20 и 26 м. Их суммарная площадь: 2 × (20 + 26) / 2 × √13 = 46√13 ≈ 165,86 м². Две короткие грани имеют основания 10 и 16 м: 2 × (10 + 16) / 2 × √13 = 26√13 ≈ 93,74 м².
Площадь дна — 200 м². Общая поверхность: 200 + 72√13 ≈ 459,60 м². Площадь по верхнему контуру в плане при этом равна 26 × 16 = 416 м². Она меньше поверхности и не может быть принята за площадь экрана.
Эти 459,60 м² — сумма геометрических граней. В ней ещё нет верхнего закрепления, сварочных соединений, припусков сложных узлов и отходов раскроя. Расчёт также не доказывает, что всю чашу можно закрыть одним прямоугольным куском без специальных деталей в углах.
Переход от геометрии к ведомости
| Величина | Как её использовать |
|---|---|
| Поверхность основной чаши | Исходная геометрия дна и откосов. Проверить, что грани учтены один раз и нет пропусков. |
| Закрепление и примыкания | Рассчитать по длинам и развёрткам принятых узлов. Не подменять постоянной надбавкой без размеров. |
| Полотнища | Разложить по поверхности с учётом соединений, доступа и устройства углов. Площади деталей могут превышать геометрию. |
| Поставляемые рулоны | Определить по фактической ширине, длине и возможности получить детали. Простого деления общей площади часто недостаточно. |
| Остатки | Указать геометрию и допустимое использование. Узкая полоса не равнозначна целому полотнищу той же площади. |
| Дополнительный резерв | Назначить отдельно по понятной причине: согласованные ремонтные детали, неопределённость геометрии или требование договора. Не считать его повторно. |
Нахлёст, рабочая ширина и количество полос
На плоском прямоугольном участке при параллельной раскладке полезную ширину можно описать как N × B − (N − 1) × o, где N — число полос, B — ширина полосы, o — ширина взаимного нахлёста по принятой технологии. Формула относится к указанной геометрии и не учитывает сложные края и поперечные соединения.
Значение o нужно взять из технологического решения для выбранного изделия и способа сварки. Ширина нахлёста листов, ширина сварной дорожки и ширина контрольного канала — разные размеры. Нельзя подставить один вместо другого.
Если соединения меняют положение из-за препятствия или недоступной зоны, раскладку пересчитывают. Выигрыш в общей длине швов не всегда компенсирует сложность их выполнения и проверки. Поэтому количественная ведомость должна быть связана с монтажной схемой.
Та же чаша: от граней к заготовкам и трём рулонам
Продолжим тот же учебный котлован с поверхностью 459,60 м². Чтобы арифметика раскроя была воспроизводимой, зададим количественную модель: дно разбивается на две полосы; каждая боковая трапециевидная грань вырезается из отдельной прямоугольной заготовки. По внешним габаритам условно добавлено по 0,20 м на сторону. Для двух половин дна заложен общий взаимный нахлёст 0,20 м. Эти числа — допущения упражнения, не размеры сварного соединения или анкерной траншеи.
Получаем заготовки: две 20,40 × 5,30 м для дна; две 26,40 × 4,006 м для длинных откосов; две 16,40 × 4,006 м для коротких. В вычислениях ширина откосной заготовки равна точно √13 + 0,40 м; округлённые 4,006 м приведены для чтения. Размеры верхнего закрепления, реальные углы и технологические припуски должны заменить эти допущения в рабочем раскрое.
Для упражнения поставляются рулоны 6 × 50 м, без поперечного соединения заготовок и без совместной укладки двух заготовок рядом по ширине. Каждая имеет ширину более 3 м, поэтому две рядом в 6 м не помещаются.
Рулон 1: 26,40 + 20,40 = 46,80 м; остаток полной ширины 3,20 м. Рулон 2: то же. Рулон 3: 16,40 + 16,40 = 32,80 м; остаток 17,20 м. Все шесть заготовок получены из трёх рулонов — 900 м² закупки.
Суммарная длина этих заготовок по рулонам равна 126,40 м, что больше 100 м в двух рулонах. Поэтому деление площади заготовок 559,12 м² на площадь рулона 300 м² с округлением до двух рулонов не обеспечивает заданный раскрой.
Баланс материала в этой модели
Сумма площадей прямоугольных заготовок — 559,12 м². Остатки полной ширины: (3,20 + 3,20 + 17,20) × 6 = 141,60 м². Боковые подрезки при получении прямоугольников из шестиметровой полосы — 199,28 м². Проверка: 559,12 + 141,60 + 199,28 = 900 м² с округлением до сотых.
Разница между заготовками 559,12 м² и геометрической поверхностью 459,60 м² равна 99,52 м². В ней совместно находятся припуски и угловые обрезки при превращении прямоугольников в трапеции. Называть всю эту разницу сварочным нахлёстом нельзя. Для разделения на чистовые детали и отходы нужна точная развёртка припусков вокруг наклонных рёбер.
Геометрическая длина сопряжений пяти граней и двух половин дна: 60 м по периметру дна + 20 м центрального стыка + 4√22 м наклонных угловых рёбер ≈ 98,76 м. Это длина линий сопряжения поверхностей, не готовая ведомость сварочных проходов: реальные концы, переходы и положение швов требуют технологической раскладки.
Такая модель полезна для проверки закупочной арифметики и поиска крупных остатков. Для монтажа её ещё нельзя выдать за утверждённую карту сварки: расположение стыков на переходах и откосах, угловые детали, закрепление и доступ контроля проверяются отдельно. Если технолог меняет раскладку, пересчитываются и заготовки, и рулоны — та же площадь чаши может дать другую закупку.
Запас без двойного учёта
Не добавляйте последовательно «нахлёст 10 %», «монтаж 10 %» и «резерв 10 %», если границы этих надбавок не определены. Одна и та же потеря может попасть в ведомость дважды, а сложный узел — остаться вовсе без материала.
Прозрачнее показывать отдельные строки: геометрическая поверхность, детали узлов, площадь всех раскроенных полотнищ, закупаемые рулоны, остатки и отдельный резерв. Если на ранней стадии используется ориентировочная надбавка, назовите её предварительной и перечислите, какие данные заменят её в окончательном расчёте.
Для криволинейных чаш, сложных уступов и множества проходов расчёт по одному прямоугольнику особенно ненадёжен. Используйте фактическую геометрию и развёртки. Отдельно укажите точность исходных размеров и дату съёмки: изменившийся котлован требует проверки ведомости.
Проверка перед заказом
Сверьте единицы, геометрию каждой грани, размер рулонов, направление полотнищ и возможность получить все детали. Убедитесь, что закрепление не забыто и не учтено дважды, а остаткам не приписано применение без проверки их формы и требований к соединению.
Комплектацию проверяют вместе с материалом и монтажом. В руководстве AGRU 2025 размещение, проходы и анкерное закрепление рассматриваются отдельными этапами. Его конкретные решения не переносятся автоматически на другой товар; для количественного расчёта используйте принятые узлы вашего проекта.
Для первого ориентировочного сравнения есть калькулятор геомембраны. Его исходные данные и допущения нужно сверить с геометрией объекта. Окончательное число рулонов подтверждают раскроем, а не самим фактом получения результата в калькуляторе.
Запрос на комплектацию
Отправить чертёж для расчёта поставки. Если раскладки пока нет, приложите план, разрезы, размеры закрепления и сведения о проходах, чтобы не скрыть недостающие данные внутри условного запаса.
