Как выбрать геосетку под задачу проекта

Короткий ответ

Геосетку выбирают по назначению слоя, взаимодействию с окружающими материалами и проектным требованиям. Сетка под щебень, армирование асфальтобетона и геосетка для армогрунтовой стены — разные задания. Их нельзя считать аналогами только потому, что изделия поставляются в рулонах и имеют похожую разрывную нагрузку.

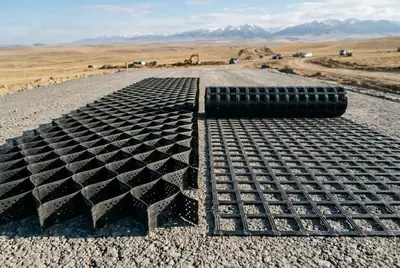

В каталоге Гео Альянс KZ название «геосетка» используется для плоских сетчатых изделий. Объёмная раскрывающаяся ячеистая система выделена в категорию георешёток. В чужой документации плоское изделие тоже может называться «георешёткой», поэтому сверяйте конструкцию и функцию, сохраняя оригинальное обозначение производителя.

Для первичной проверки достаточно ответить на четыре вопроса: где лежит изделие, что находится сверху и снизу, какая работа от него требуется и какими документами подтверждается пригодность. Пока ответы не определены, сравнение цены за м² остаётся предварительным.

Схемы обозначают разные задачи, а не взаимозаменяемые варианты одного дорожного узла.

Сначала определите функцию

В зернистом основании важно взаимодействие сетки с заполнителем и поведение конструкции при предусмотренных нагрузках. В асфальтобетонном пакете рассматривают работу армирующего слоя и сцепление с окружающими битумными слоями. В армогрунтовой конструкции необходимо передавать расчётные усилия с учётом длительной работы и взаимодействия с грунтом.

Одно и то же слово «армирование» не делает эти задачи одинаковыми. Например, материал с высокой кратковременной разрывной нагрузкой может не иметь подтверждённых данных для длительно нагруженной грунтовой конструкции. А наличие битумной пропитки не превращает любую сетку в подходящую часть любого асфальтового пакета.

Если запрос содержит только «геосетка дорожная», укажите конкретный слой на разрезе. Это исключает распространённую ошибку, когда заказчик обсуждает основание, а поставщик предлагает продукт для асфальтобетона.

Конструкция, сырьё и покрытие

Проверяйте, как изготовлены рёбра или нити и узлы, какое сырьё и покрытие указаны, есть ли дополнительные слои. Термины «экструдированная», «нитепрошивная» или «композитная» описывают разные признаки и не образуют универсального рейтинга качества.

Полипропилен, полиэфир, стеклянные или базальтовые волокна не задают одинаковых свойств всех изделий своей группы. Значение имеют конкретное исполнение и назначение, подтверждённые испытаниями и документацией. Не переносите сведения одного производителя на другой товар с похожим внешним видом.

При наличии прикреплённого геотекстиля выясните его функцию и характеристики. Дополнительное полотно может быть технологическим элементом либо выполнять предусмотренную функцию в системе. Сам факт его наличия не подтверждает требуемую фильтрацию, разделение или долговечность всего композита.

Направления и геометрия сетки

У изделия могут различаться свойства вдоль и поперёк рулона. В документах встречаются обозначения MD и CMD/CD; значение каждого сокращения нужно читать в конкретном техническом листе. При монтаже важно перенести требуемое направление на реальную раскладку, а не ориентировать рулоны только по удобству подъезда.

Число направлений, форма отверстия и структура узлов рассматриваются вместе с задачей. Слова «одноосная», «двуосная» или «трёхосная» не заменяют показателей конкретного изделия и не позволяют автоматически считать один тип лучше другого во всех условиях.

В обзоре георешёток Tensar разные плоские конфигурации выделены в самостоятельные группы. Это наглядный пример разнообразия geogrid, а не подтверждение нашего наличия или универсальной взаимозаменяемости этих групп.

Навигатор: слой → механизм → проверка

Зернистое основание дороги. Сетка взаимодействует с заполнителем; рассматривают ограничение его перемещения, характеристики при рабочих деформациях и принятую методику расчёта системы. Кроме растяжения важны геометрия отверстий, рёбра, узлы и совместимость с заполнителем. Число «40 кН/м» не описывает все эти признаки.

Асфальтовый пакет. Армирование должно работать в контакте с битумными слоями. Существенны характеристики при малых деформациях, температурная совместимость и сцепление. Открытая сетка, сетка с тонкой подложкой и другой композит могут требовать различной технологии. Способность выдерживать растяжение не доказывает правильное сцепление с асфальтом.

Армогрунтовая стена или откос. Усилие передаётся через грунт на армирование и далее по принятой системе. Проверяют длительную работу, выдёргивание и связи с лицевой частью; кратковременная прочность — только одна исходная характеристика.

Поверхностная защита откоса. Сначала различают удержание поверхностного заполнителя и армирование массива. Объёмные геоячейки, противоэрозионный мат и плоское армирование могут применяться на одном объекте для разных задач. Нельзя выбрать их одним сравнением кН/м.

В обзоре Tensar разные сетки и системы также разделены по задачам. Это источник устройства продуктовой группы, не подтверждение наличия этих марок у Гео Альянс KZ.

Три законченных решения об отборе

Задача 1 — замена в асфальте. Предложение содержит геосетку с высокой прочностью, но её технический документ описывает работу в грунте; температурная совместимость и установка между битумными слоями не подтверждены. Результат: предложение нельзя принять по одной кН/м. Нужен продукт с подтверждённым назначением для заданного пакета.

Задача 2 — направленное армирование. В учебной спецификации минимум 30 кН/м по обеим осям; у предложения 31/27 кН/м при сопоставимом методе и базе. Результат: одна ось не проходит. Поворот на 90° меняет оси местами, но не делает 27 больше 30.

Задача 3 — длительно нагруженный армогрунт. Два предложения имеют одинаковый кратковременный максимум. Для одного приведены применимые длительные данные и взаимодействие с выбранной засыпкой, для другого только максимум из каталога. Результат: второе пока не подтверждено; одинаковый максимум не закрывает отсутствующие расчётные характеристики. Это не автоматическое доказательство несоответствия неизвестного продукта, а недостаточность доказательств для принятия.

Что проверять в характеристиках

Сохраните полное название показателя, единицу, направление, метод и статус значения. Типичное значение, гарантируемый минимум и фактический результат партии имеют разный смысл. Если проект требует минимум, среднее число из каталога не закрывает требование автоматически.

Разрывная нагрузка не описывает всю работу изделия. Для конкретной задачи могут требоваться данные при заданной деформации, характеристики узлов, взаимодействия с грунтом и длительной работы. Состав подтверждений определяется проектом, а не произвольным универсальным списком из рекламной статьи.

Для длительного армирования отдельно учитывают механизмы, которые не представлены кратковременным испытанием. Например, GRI GG4(b), ред. 21.12.2012 рассматривает определение длительной расчётной прочности гибких геосеток с соответствующими факторами снижения. Документ имеет собственную область применения и не является обязательной местной нормой по факту его упоминания.

Разбор ошибки: стеклянная сетка для укрепления склона

Такой запрос не позволяет сразу выбрать продукт. Нужно понять, требуется ли поверхностная противоэрозионная защита, армирование грунтового массива, конструкция покрытия или иной узел. Если рассматриваемая стеклянная сетка предназначена изготовителем для асфальтобетона, её нельзя автоматически перенести в грунтовый откос.

Попросите проектный разрез, функцию материала и подтверждение пригодности точной марки для требуемого применения. Декоративное изображение сетки на склоне и высокая цифра прочности не заменяют этих данных. Аналогично объёмные геоячейки, плоское армирование и противоэрозионный геомат не объединяются в один товар только словом «укрепление».

Отличия двух основных категорий подробно разобраны в сравнении георешётки и геосетки. При выборе сохраните оригинальное название в спецификации и добавьте описание конструкции, чтобы исключить подмену при заказе.

Порядок первичного согласования. Отсутствующие данные фиксируются отдельно, а не заполняются характеристиками похожего изделия.

Как оформить запрос и сравнение

Приложите фрагмент разреза с местом установки, требования к материалу, объём и город доставки. Для основания добавьте сведения о грунте и заполнителе, для асфальта — конструкцию пакета и технологические требования, для армогрунта — спецификацию по уровням и направлениям. Не отправляйте только общую площадь объекта, если сетка предусмотрена на нескольких уровнях.

В сравнительной таблице отделите обязательные требования от предлагаемых значений. Для каждой строки укажите документ и статус: соответствует, есть отличие, данных нет. Цену сравнивайте после приведения предложений к одной комплектации и единице поставки.

Замена проектной марки требует установленного согласования. Если данных для сравнения нет, корректный результат — перечень недостающих подтверждений. Предположение о том, что более высокая разрывная нагрузка компенсирует любое отличие, может привести к выбору изделия для другой задачи.
