Короткий ответ
Для геосетки сначала подтверждают соответствие точного изделия задаче, затем считают количество в заданной раскладке. Равная площадь рулонов и одинаковая кратковременная прочность не делают предложения равнозначными. Нужны назначение, направления, методы, критерии, размеры и возможность получить детали.
В этой статье разделены две проверки: техническая строка документа и арифметика комплектации. Правильный подсчёт рулонов не подтверждает правильный выбор материала, а подходящий технический лист не подтверждает достаточность заказанного количества.
Подбор по назначению вынесен в отдельное руководство. Здесь основной вопрос — как не исказить уже заданные требования при сравнении документов и составлении ведомости.
Что означает кН/м
кН/м — сила на единицу ширины. Она не является массой материала в г/м², напряжением в МПа или усилием, которое можно приложить к любой ячейке. Результат читают вместе с названием испытания и направлением образца.
Обратите внимание, указан ли максимум при растяжении, нагрузка при заданной деформации, расчётное длительное значение или характеристика соединения. Эти показатели описывают разные условия. Нельзя заменить требуемую нагрузку при малой деформации большей разрывной нагрузкой, если нужной строки в документе нет.
Единицы тоже проверяют до сравнения. 1 Н/мм равен 1 кН/м, но такое равенство не делает одинаковыми результаты разных методов. Если приводится сила на полосу, для пересчёта нужна её ширина, а для перехода к напряжению — соответствующая площадь сечения и обоснованная методика.
MD, CMD и ориентация
В технических листах MD обычно обозначает машинное, то есть продольное направление изготовления, а CMD/CD — поперечное; подтвердите расшифровку в конкретном документе. На рулоне и раскладке должно быть понятно, как это направление соотносится с проектной осью.
Учебный пример сравнения. Проект требует гарантируемый минимум 30 кН/м в каждом из двух указанных направлений. В условном предложении записаны типичные значения 31 и 27 кН/м. Первое число не компенсирует второе, а типичный показатель не подтверждает гарантируемый минимум. Предложение нельзя объявить соответствующим по сумме 31 + 27.
Даже если оба типичных значения выше 30, вопрос о статусе остаётся. Нужно получить подтверждение требуемого критерия и направления. Если в проекте используется другое испытание, сначала проверяют сопоставимость, а не ограничиваются сравнением чисел.
Как читать остальные строки
| Строка | Что сохранить в сравнении |
|---|---|
| Назначение | Зернистое основание, асфальтобетон, армогрунт или другое подтверждённое применение конкретного изделия. |
| Растяжение | Название показателя, направление, деформацию при заданном значении, метод и статус результата. |
| Узлы и структура | Конкретную характеристику и испытание, если они требуются проектом. Размер отверстия не заменяет работу узлов. |
| Длительная работа | Метод оценки, условия и учтённые механизмы. Не подменять кратковременным результатом. |
| Геометрия рулона | Фактические ширину и длину, площадь и допуски, а также ориентацию при раскрое. |
| Композит | Состав, функция дополнительных слоёв и подтверждающие показатели именно выбранного исполнения. |
| Прослеживаемость | Код продукции, документ нужной редакции, партия и маркировка поставки. |
Почему нельзя вывести характеристики из названия марки
Числа в торговом коде могут напоминать значения прочности, геометрии или другую классификацию. Пока производитель не объяснил обозначение, не превращайте их в строки паспорта. Не исправляйте автоматически непонятный код на привычное обозначение другой марки.
Для длительно нагруженного армирования GRI GG4(b), ред. 21.12.2012 отдельно рассматривает переход к длительным данным в своей области применения. Это не разрешение назначить один коэффициент для всех сеток с похожим сырьём. Если проект требует расчётный показатель, запросите его определение и подтверждение на точный продукт.
Для асфальтового изделия дополнительно проверяется инструкция системы. Например, HUESKER HaTelit содержит специальные условия подготовки и установки. Их наличие у одного продукта не доказывает одинаковых условий другого изделия того же типа волокна.
Площадь покрытия и площадь полотен
Площадь объекта не всегда равна площади геосетки. Могут быть несколько уровней, предусмотренные перекрытия, детали у препятствий и участки, на которых материал отсутствует. Считайте каждый уровень и тип детали отдельно, сохраняя марку и направление.
Для простого плоского участка с N параллельными полосами шириной B и взаимным перекрытием o полезная ширина равна N × B − (N − 1) × o. Значение o берут из проекта и инструкции выбранной продукции, а не из универсальной статьи. Это геометрия покрытия, не подтверждение передачи расчётного усилия через соединение.
Если кромки подрезаются или есть поперечные стыки, они требуют отдельных строк раскроя. Не подменяйте их одним постоянным процентом, когда геометрия уже известна. Предварительный запас допустимо назвать предварительным, указав, что именно ещё не рассчитано.
От документа к двум уровням: пример ведомости

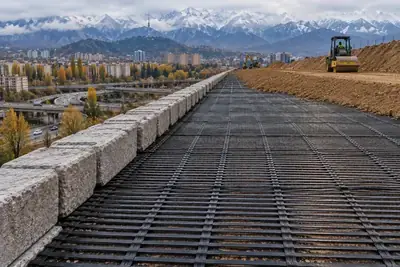

Условный план задаёт два уровня длиной вдоль фасада 20 м. На уровне L1 нужны детали марки А длиной 8 м вглубь массива; на L2 — марки Б длиной 6 м. Рабочая ось MD в обоих случаях идёт вглубь, а не вдоль фасада. Для упражнения принята ширина детали 4 м и стыковка соседних полос без добавочной ширины; узлы, возвраты и дополнительные припуски пока не входят.
На каждом уровне нужно 20/4 = 5 деталей. Ведомость: L1 — А, MD, 5 × (4 × 8 м), 160 м²; L2 — Б, MD, 5 × (4 × 6 м), 120 м². Всего 280 м², но это две разные позиции. Их нельзя объединить в заказ «геосетка 280 м²» без марки и назначения.
Пусть обе марки условно поставляются в рулонах 4 × 50 м. Для А пять непрерывных деталей по 8 м занимают 40 м рулона; остаётся 10 м, или 40 м². Для Б пять по 6 м занимают 30 м; остаётся 20 м, или 80 м². Покупка: по одному рулону каждой марки, всего 400 м². Баланс: 160 + 120 + 40 + 80 = 400 м².
Остаток А 4 × 10 м геометрически позволяет вырезать деталь длиной 6 м. Однако это не разрешает заменить им Б на уровне L2: нужно отдельное подтверждение соответствия марки всем требованиям. Геометрическая пригодность остатка и техническая допустимость замены — разные проверки.
Ошибка поворота ради раскроя
Если восьмиметровую деталь набрать поперёк исходного рулона шириной 4 м, возникает дополнительное соединение либо меняется рабочая ось. Простое рисование прямоугольника 8 × 4 вместо 4 × 8 не делает CMD направлением MD. На карте резки и каждой детали сохраняют стрелку рулонного направления.
Количество и цена для сравнения КП
В ведомости укажите полезную геометрию, площадь всех деталей, число рулонов, поставляемую площадь, остатки и отдельный согласованный резерв. Для многоуровневого армирования добавьте уровень и марку в каждую строку. Итоговые м² должны быть прослеживаемы до этих строк.
При сравнении цены выясните единицу: м², рулон или иная упаковка, и какой размер ей соответствует. Одно предложение может содержать полезную площадь по проекту, другое — площадь целых рулонов. Приведите их к одинаковому составу поставки, сохранив различие количества и отходов.
Коммерческие условия запрашивают отдельно: документы, регион, сроки и иные условия подтверждаются предложением поставщика. Не выводите их из технического листа или общей статьи. Конкретные остатки и наличие также требуют проверки на дату заказа.
Запрос на проверяемую комплектацию
Отправить спецификацию и раскладку. Если части данных нет, отметьте её явно: так предварительный расчёт не будет ошибочно воспринят как окончательная ведомость.
