Сначала определите, что происходит со склоном
Объёмная георешётка может быть частью решения для удержания заполнителя на поверхности откоса. Но слово «укрепить» объединяет разные задачи: защитить поверхность от размыва, сохранить растительный слой, удержать каменный заполнитель или обеспечить устойчивость грунтового массива. Для них не существует одного универсального набора ячеек и анкеров.
Размытые борозды после дождя и смещение большой части откоса — разные наблюдения. Ячеистое покрытие поверхности само по себе не подтверждает устойчивость всего массива. Если видны трещины, выпирание у подошвы, просадка бровки или признаки движения, эти места фиксируют и передают специалисту для обследования. Закрывать признаки новым покрытием до оценки причины — значит потерять важные исходные сведения.
Запрос на материал начните с назначения: «защита поверхности», «удержание предусмотренного слоя» или иной задачи, указанной в проекте. Затем покажите геометрию и водный режим. Само наличие травы на фотографии или крутизна «на глаз» не позволяют выбрать исполнение.
Какие данные нужны до выбора
Соберите разрез и план участка с верхней бровкой, подошвой, длиной по склону и примыканиями. Укажите, какие размеры измерены, а какие пока взяты с эскиза. Для нескольких откосов не объединяйте данные в одно среднее значение: затенённый участок у водосброса и сухой открытый склон могут иметь разные условия.
В исходном пакете полезны сведения о грунте, подземной воде, поступлении поверхностного стока, ожидаемом затоплении и обслуживании. Для берега дополнительно важны условия у уреза воды и подмыва основания; фраза «георешётка для берега» не определяет гидротехническую конструкцию. Если этих данных нет, укажите пробел до выбора заполнителя и крепления.
Для озеленения заранее определите требуемый результат: не просто наличие грунта в ячейках, а способ создания растительного покрова и ухода. В Казахстане участок может длительно оставаться сухим, а режим полива и возможность обслуживания отличаются по объектам. Не обещайте, что любая засыпка самостоятельно образует устойчивую зелёную поверхность.
Путь воды и путь усилий на откосе
По поверхности вода движется вниз; у бровки может приходить дополнительный сток с верхней площадки, у подошвы — концентрироваться поток. Поэтому защита начинается выше первого ряда ячеек и заканчивается ниже последнего. Если концентрированный поток пересекает край системы, он способен размывать соседний грунт и обходить укреплённую поверхность.
Вес заполненного покрытия имеет составляющую вдоль склона. Удержание должно передаваться через предусмотренные контакты, соединения, крепления и другие элементы принятой системы. Колышек, который временно удерживает раскрытие пустой секции, не становится расчётным анкером только потому, что остался в грунте после засыпки.
Четыре разных повреждения
Вымывание заполнителя: стенки на месте, грунт из ячеек унесён. Проверяют условия стока, заполнитель и состояние растительного покрова. Сползание заполненного покрытия: сместилась система как слой; проверяют удержание, контакты и узлы. Расхождение секций: виден локальный разрыв соединений; проверяют их исполнение и воздействие. Движение грунтового массива: деформируется откос глубже покрытия, появляются протяжённые трещины/уступы. Последний сценарий не исправляется автоматическим увеличением высоты ячеек.
Это карта обследования, а не диагноз по внешнему виду. Одно повреждение может сопровождать другое; положение, размеры и изменения во времени фиксируют до вывода о причине.
Растительное и минеральное заполнение
Растительный грунт выбирают вместе с условиями укоренения и ухода. В период до формирования покрова поверхность имеет другое состояние, чем зрелый озеленённый откос. Объёмная структура не создаёт траву и не отменяет размыв при неучтённом потоке.
Минеральный заполнитель решает иную задачу и требует проверки размера частиц, взаимодействия с ячейками, фильтрующей границы и гидравлических воздействий. Переход от грунта к камню меняет массу, контакты и технологию; это изменение системы, а не простая замена оформления.
На бровке показывают подвод/перехват воды и крепление покрытия; у подошвы — завершение и отвод. Универсального узла для любого уклона и грунта здесь нет. Последовательность раскрытия и удержания конкретной системы приведена в Presto GEOWEB Slope Installation, печатные с.1–7; её фирменные крепления и шаги не переносят на другие изделия.

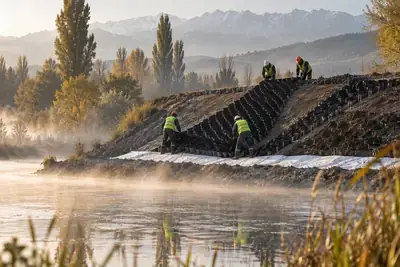

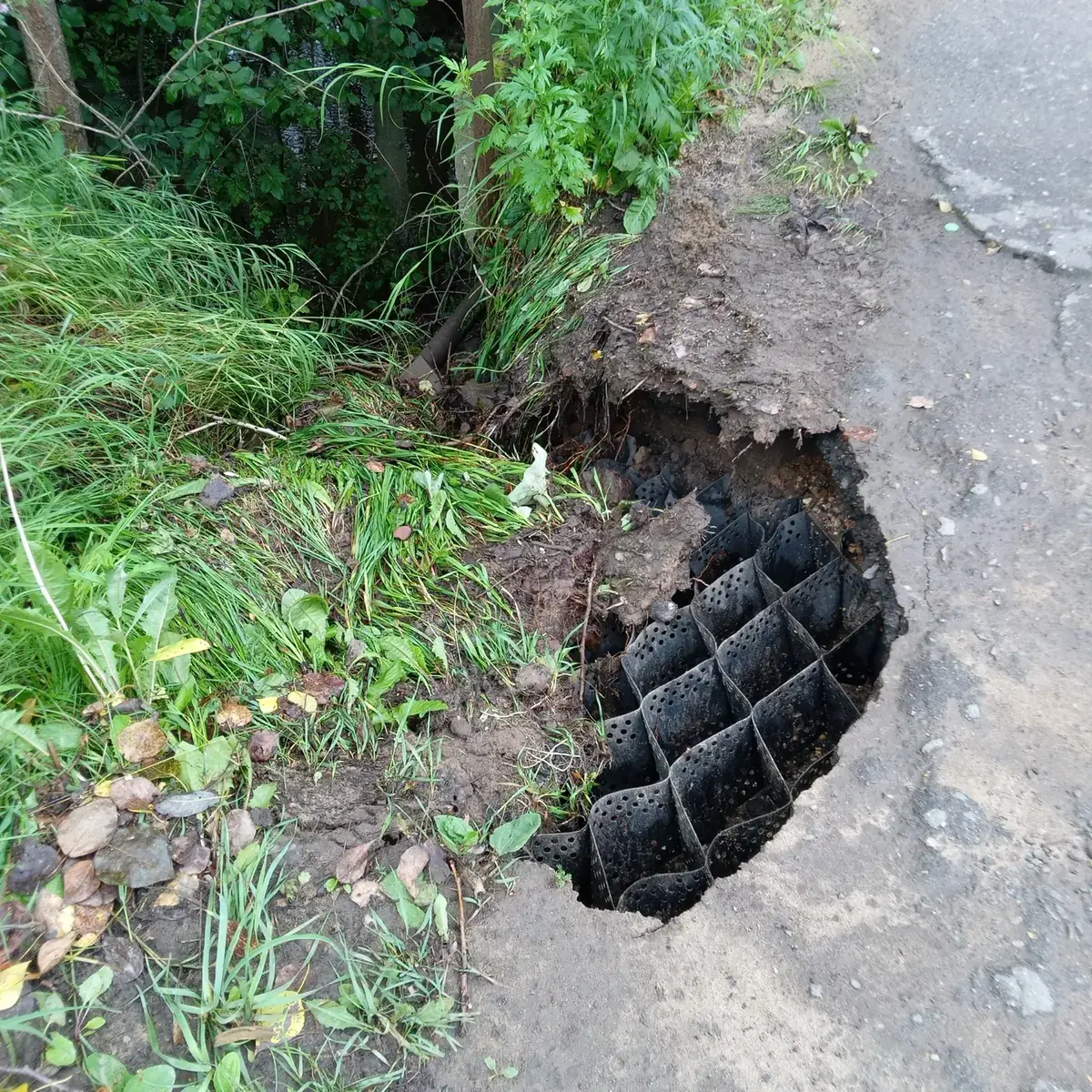

Реальный снимок для разбора повреждения
Как связать материал с задачей
| Вопрос к участку | Что должно быть определено |
|---|---|
| Что удерживает система | Тип и характеристики заполнителя, положение слоя, требуемый результат после устройства. |
| На что она опирается | Геометрия и состояние основания, грунтовые условия, подготовка поверхности и соседние слои. |
| Как закреплена | Принятое решение по анкерам, тросам или другим элементам, их функция и взаимодействие с основанием. |
| Куда движется вода | Верхний водосбор, локальные сбросы, водоприёмник и переходы между участками. |
| Что происходит у краёв | Узлы бровки, подошвы, боковых примыканий и проходок. |
| Как проверяется результат | Требования к геометрии, заполнению, креплению, доступным для осмотра узлам и приёмке работ. |
Высота и раскрытие ячейки
Высота стенки, размер раскрытой ячейки, толщина ленты и габариты секции описывают разные части изделия. Нельзя выбрать их одной таблицей «чем круче склон, тем выше решётка». Для технического сравнения нужны требования проекта и документ точной марки, включая условия раскрытия, при которых задана геометрия.
Если поставщик указывает только размер ячейки, уточните, что именно измерено: сторона, диагональ, расстояние между определёнными точками или иной размер. Для заказа модулей важна вся схема секции в установленном состоянии. Сильно растянуть её ради большей площади — значит изменить исходную геометрию, а не получить бесплатное дополнительное покрытие.
Внутренние соединения ячеек, межсекционные соединители и крепление к грунту проверяют по отдельности. Индексные испытания внутренних соединений описывает ISO 13426-1:2019. Результат такого испытания не задаёт усилие выдёргивания анкера из вашего грунта и не заменяет расчёт всей системы.
Учебный пример площади откоса
Предположим, прямой откос имеет вертикальную высоту 3 м, горизонтальное заложение 4 м и протяжённость 20 м. Поверхность плоская, переходов и заходов в этом учебном примере пока нет. Это геометрические условия для расчёта площади, а не рекомендация по крутизне.
Длина по поверхности равна √(3² + 4²) = 5 м. Следовательно, площадь поверхности — 5 × 20 = 100 м². Если вместо неё использовать горизонтальную проекцию, получится 4 × 20 = 80 м². Разница 20 м² возникла до любого запаса, соединения или раскроя.
Число секций из этих 100 м² ещё не следует. Понадобятся габариты раскрытого модуля, направление укладки, краевые детали и принятая схема соединений. Дополнительные участки у бровки и подошвы добавляют по их реальной геометрии. Их нельзя подменить одинаковым процентом для всех откосов.
Для выпуклой поверхности, перелома профиля или переменной высоты делите участок на измеряемые зоны. У каждой должны быть своё обозначение и площадь. Если подрядчик и снабжение получили разные версии плана, сначала устраняют это расхождение, иначе точное округление модулей лишь закрепит неверный объём.
Крепления нельзя считать по универсальному шагу
Временная фиксация раскрытой секции и элемент, который должен удерживать систему при эксплуатации, могут выполнять разные функции. Уточните назначение каждого крепления, его материал, размер, способ соединения и требование к основанию. Число одинаковых штырей на фотографии не доказывает достаточность крепления на другом грунте.
У Presto опубликованы отдельные инструкции GEOWEB с анкерами и с тросовой системой. Это пример разных вариантов комплектации. Не переносите их шаги, длины и узлы на поставку без проверки производителя и проекта. Если заказчик получил предложение только на геосекции, отдельной строкой выясните, включены ли необходимые соединители и крепления.
Для откоса над геомембраной особенно важно согласовать способ фиксации: пробивать противофильтрационный экран по аналогии с обычным грунтовым основанием нельзя. Такой узел требует собственного решения, которое учитывает непрерывность экрана и передачу нагрузок. Иллюстрация общего склона не описывает эту конструкцию.
Что проверить до заполнения и после него
До заполнения доступны основание, положение подстилающих материалов, раскрытие секций, соединения и крепления. Зафиксируйте их с привязкой к плану. После заполнения часть узлов уже скрыта; фотография готовой зелёной поверхности не восстанавливает сведения о том, что находится под ней.
Порядок заполнения и уплотнения должен соответствовать принятой технологии. Не допускайте, чтобы удобство подачи материала незаметно изменило раскрытие ячеек или положение секции. Если геометрия ушла от согласованной, сначала фиксируют отклонение и получают решение, а не добавляют заполнитель поверх ошибки.
При приёмке отделите материал от результата работ: маркировка и документы подтверждают предмет поставки, а осмотр и исполнительные сведения — фактическое устройство. Для озеленённого решения отдельно сохраняют требования к растительному слою и обслуживанию. Окончание монтажа геосекций не означает автоматически завершённый устойчивый растительный покров.
Что отправить для предложения
Подготовьте план и разрез с размерами, известные данные о грунте и воде, описание заполнителя, требования к георешётке и креплениям, этапы поставки. Если готового решения ещё нет, обозначьте стадию и открытые вопросы. Поставщик сможет отделить расчёт комплектации от проектной задачи.
Запрос можно передать через страницу объёмной георешётки. Метод перехода от площади к секциям и заполнителю разобран в руководстве по расчёту, а отличие этой конструкции от плоского армирования — в сравнении георешётки и геосетки.
