Что должно быть определено до раскрытия секций
На рабочем плане нужны марка и раскрытые габариты секции, ориентация, границы захватки, соединения, постоянное удержание, примыкания и заполнитель. Отдельно обозначают временные фиксаторы раскрытия. Они облегчают монтаж, но их наличие не подтверждает несущую способность постоянных анкеров.
Главный контрольный вопрос — куда передаётся усилие от заполненного покрытия. Если ответ сводится к «вбить колышки почаще», схема удержания ещё не определена. Особенно важно это для контакта с мембраной: произвольное пробивание подстилающего экрана ради крепления меняет его функцию.
1. Подготовить и принять поверхность
Проверяют профиль и отметки откоса, состояние грунта и предусмотренный водоотвод. Срезанные корни, камни и неровности оценивают с точки зрения опирания системы и соседних слоёв. Секция должна повторять подготовленный профиль; натянутая над ямой решётка не обеспечивает равномерного заполнения и опирания.
До геосинтетики выполняют предусмотренные работы с основанием и узлами. Если после раскладки снова потребовалась траншея или проход техники, нельзя считать уже осмотренную поверхность неизменной. Приёмку соответствующей зоны повторяют после восстановления.
2. Устроить подстилающий материал, если он предусмотрен
Геотекстиль на контакте выбирают для заданной функции: разделения, фильтрации или защиты. Это не обязательная добавка к любой георешётке. Проверяют его непрерывность, соединения и края до того, как их закроют секции.
На откосе полотно и геоячейки могут иметь разные задачи и разные узлы закрепления. Крепление решётки не считается автоматически правильным креплением геотекстиля. Подробно различие функций разобрано в сравнении георешётки и геосетки.

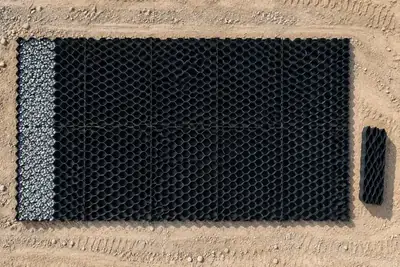

3. Раскрыть секцию по заданной геометрии
Измеряют длину и ширину одновременно в принятом состоянии. Изменение раскрытия по одной оси меняет форму ячеек и габарит по другой. Нельзя растянуть секцию до нужной площади, сохранив только совпавшее число квадратных метров.
Для первой захватки удобно зафиксировать контрольные границы на основании и сверить несколько характерных ячеек в разных местах секции. Разная форма у краёв и в середине — повод проверить равномерность раскрытия, а не компенсировать её количеством заполнителя. Допуски и допустимое искривление берут из документации точной системы.
Учебная проверка геометрии: по заданию нужен габарит 4 × 6 м. Результат 3 × 8 м тоже даёт 24 м², но не является тем же раскрытием. Совпавшая площадь не подтверждает соответствие ни геометрии ячеек, ни плану.
4. Соединить секции и закончить удержание
Сверяют совместимость соединителя, расположение точек и полный контакт соседних кромок. Используют утверждённый способ: бытовая стяжка, проволока и фирменный соединитель не считаются эквивалентными без подтверждения. Повреждённый сварной узел внутри секции также нельзя считать исправленным только стягиванием соседних стенок.
У бровки, подошвы и боковых краёв проверяют законченный узел. Для системы с тросами/тендонами нужны их путь, сопряжения и концевые элементы; для системы с грунтовыми анкерами — принятые конструкция и размещение. Испытание соединения лент по ISO 13426-1 описывает определённое соединение изделия, а не несущую способность анкера в грунте.
Последовательность «раскрытие — соединение — удержание — заполнение» показана на примере фирменной системы в Presto, руководство 2013 года, печатные с.1–7. Конструкции креплений из него не являются универсальными для любого изделия.
5. Заполнить, сохранив форму секций
До подачи материала проверяют выполненные соединения и удержание. Подача не должна превращать незаполненные ячейки в проезд для техники. Способ распределения, допустимую высоту сброса, оборудование и припуск на последующее уплотнение/осадку задают для конкретного заполнителя и системы.
Контролируют, не сдвигает ли поток материала секцию, не загибает ли стенки и не остаются ли пустоты. Переполненный один ряд рядом с пустым рядом — не готовое равномерное покрытие. Итоговую отметку проверяют после предусмотренного уплотнения или иной принятой обработки, а не по высоте рыхлой насыпи.
Для растительного заполнения дополнительно выполняют предусмотренные посев/посадку, полив и уход. Приёмка полимерной секции и состояние сформированного растительного покрова — разные этапы.

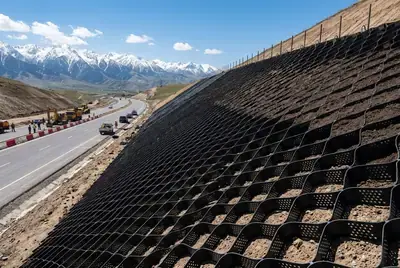

Разобранная система из руководства: GEOWEB с тендонами и верхним удержанием
Для конкретности рассмотрим ограниченный пример из открытого руководства Presto 2013 года: секции GEOWEB на откосе, интегральные тендоны, передача усилия к верхнему анкерному узлу и соединение секций ATRA Key. Это система другого производителя для изучения последовательности, не инструкция на продукцию компании и не рекомендация размеров креплений.
В этой схеме верхнее удержание воспринимает переданное тендонами усилие. Тендоны проходят через предусмотренные отверстия и связаны с секциями штатными элементами. Внизу тендон заканчивается предусмотренным концевым элементом; его нельзя просто оставить свободным или произвольно привязать к стенке. Нижний край покрытия и сопряжение с подошвой отдельно выполняются по чертежу объекта: изображение концевого зажима само по себе не является узлом водоотвода или укрепления подошвы.
Последовательность в руководстве: подготовить и разметить тендоны, установить предусмотренные связи с секциями, закрепить верхний узел, раскрыть секции вниз по откосу, закончить соединения соседних секций и концы тендонов. Затем проверить систему до заполнения. Шаг тендонов, количество клипс и устройство верхнего анкера задаются проектом этой системы, а не площадью секций.
В разделе Placement of Infill руководство указывает заполнение от бровки к подошве, после завершения удержания; для этой системы приведено ограничение высоты сброса не более 1 м. Также предусмотрен контролируемый избыток заполнения для последующей осадки/уплотнения и итоговое заполнение до верха ячеек. Эти параметры нельзя переносить на другую марку без её инструкции.
Польза разбора в том, что виден весь путь: секция → штатная связь → тендон → верхнее удержание. Набор случайных колышков и бытовых стяжек не воспроизводит эту систему, даже если внешне откос выглядит похоже. Источник: Presto, печатные с.2, 4–7.
Наблюдаемые дефекты и действия до закрытия
| Что видно | Что проверить и зафиксировать |
|---|---|
| Секция не прилегает к основанию | Профиль поверхности, равномерность раскрытия, причину натяжения над впадиной. Не маскировать полость засыпкой сверху. |
| Кромки секций разошлись | Совместимость/комплектность соединений, геометрию и воздействие при заполнении. |
| Стенки легли набок или порваны | Подачу материала, движение техники, локальное повреждение; решение по восстановлению до приёмки. |
| Край покрытия свободно перемещается | Исполнение принятого краевого узла и постоянного удержания. |
| Заполнитель уходит с водой | Путь поверхностного стока и соответствие заполнителя/покрытия условиям потока. |
Не всякий дефект требует замены всей секции, но решение должно относиться к конкретному повреждению. Добавить грунт поверх разорванного соединения — не то же самое, что восстановить соединение.
Что оставить в исполнительной записи
Минимально полезная запись содержит зону, марку и партию секции, принятое раскрытие, использованные соединения и удержание, состояние подстилающего слоя, материал заполнения, дату осмотра и отмеченные исправления. Фотографии привязывают к плану: крупный план без места на захватке трудно использовать при дальнейшем обследовании.
Контрольная запись может выглядеть так: «Зона О-3, до заполнения: габариты сверены по двум осям; боковой стык у отметки Х исправлен по согласованному узлу; нижнее примыкание принято; фото 12–16». Это пример формы записи, не акт конкретного объекта компании.
Комплектация до начала монтажа
Считают не только секции, но и соединители, постоянные и временные крепления, дополнительные элементы краёв и заполнение. В статье о расчёте показано, почему площадь секций не определяет число соединителей и анкеров.
