Что именно нужно посчитать
Для заказа объёмной георешётки полезно разделить четыре результата: площадь поверхности, раскладку секций, объём предусмотренного слоя и комплектующие. У них разные исходные данные. Число квадратных метров не определяет количество анкеров, а высота ячейки сама по себе не даёт готовую заявку на щебень.
Площадь покрытия относится к поверхности объекта. Площадь одной секции — к конкретному изделию при заданном раскрытии. Геометрический объём слоя — к принятому разрезу и состоянию материала. Поставка заполнителя дополнительно зависит от единицы учёта, состояния и обоснованного пересчёта. Эти строки нужно сохранять раздельно даже тогда, когда предварительный расчёт выглядит простым.
Здесь рассматривается геометрия и проверка ведомости. Выбор высоты, размеров ячейки, крепления, заполнителя и несущей конструкции выполняется для объекта отдельно. Примеры ниже вымышлены и не описывают продукцию из наличия.
Какие размеры брать из документа
Уточните точную марку, высоту стенки, габариты секции при принятом раскрытии и соответствующую площадь. Сложенная секция удобна для перевозки, но её транспортные размеры не описывают площадь покрытия. Упаковка может содержать несколько секций; количество упаковок нельзя подставлять вместо числа монтажных модулей.
В GRI GS15, редакция 2 от 09.06.2026, с. 3 отдельно отмечается, что размеры сложенной и раскрытой структуры зависят от производителя. Поэтому одинаковая высота двух предложений не подтверждает одинаковые габариты, площадь и число секций для вашего участка.
В паспортной строке «размер ячейки» нужно знать точки измерения и состояние раскрытия. Сторона, диагональ и расстояние между соединениями не являются взаимозаменяемыми размерами. Не рассчитывайте площадь всей секции как площадь идеального квадрата, умноженную на число визуально похожих ячеек, если такую геометрию не задаёт документ.
Площадь поверхности и проекция
Для плоского горизонтального прямоугольника площадь равна длине, умноженной на ширину. Для откоса нужна длина по фактической поверхности. Если известны высота и горизонтальное заложение прямого профиля, наклонную длину можно найти геометрически; переходы и дополнительные участки учитывают отдельно.
Учебный откос: высота 3 м, заложение 4 м, протяжённость 20 м. Длина по поверхности √(3² + 4²) = 5 м; площадь 5 × 20 = 100 м². Горизонтальная проекция составляет только 80 м². Этот пример не назначает угол откоса или пригодность решения — он показывает происхождение разницы в количестве.
При сложной форме составьте ведомость зон с отдельными размерами. Отметьте криволинейные границы, переломы, проходки и примыкания. Если геометрия ещё меняется, укажите версию исходных данных: «площадь по эскизу» и «площадь по утверждённому плану» должны различаться в расчёте.
Учебная раскладка: участок не делится на секции
Рассмотрим плоский участок 17 × 11 м, площадь 187 м². Для упражнения секция имеет принятый раскрытый габарит 4 × 6 м, площадь 24 м²; высота условного слоя 0,15 м. Ориентация фиксирована: 4 м поперёк ширины 17 м, 6 м вдоль длины 11 м. Соединения по условию стыковые, без перекрытия габаритов. Все числа учебные, не предложение конкретной продукции.
Деление 187 / 24 и округление даёт 8 секций, но не доказывает, что из них получается нужное покрытие при заданных ориентации и правилах соединения. Для простой рядовой раскладки нужны 5 секций по ширине и 2 ряда по длине: 10 секций, 240 м² закупки.
В габаритной модели первый ряд покрывает 17 × 6 = 102 м², второй — 17 × 5 = 85 м². Избыточная площадь до подрезки: 240 − 187 = 53 м². Это не обязательно 53 м² пригодных повторно секций: допустимость реза, оставшиеся целые ячейки и краевые соединения проверяют по реальному изделию. Цифры прямоугольной модели ещё не являются монтажной картой резки полимерных лент.
Можно исследовать иную раскладку или использование обрезков, но она должна показать каждый стык и разрешённую геометрию ячеек. Нельзя уменьшить заказ с 10 до 8 секций только на основании площади.
Ведомость: секции, стыки, соединители и анкеры
Для той же рядовой модели внутренние продольные стыки проходят по четырём линиям длиной 11 м: 44 м. Один поперечный стык между рядами имеет длину 17 м. Итого 61 пог. м внутренних стыков. Внешний периметр в эту величину не входит; он имеет отдельные узлы.
Чтобы показать переход от длины к штучному количеству, зададим полностью условную схему: точки соединения на каждой линии расположены через 0,5 м, первая и последняя отстоят от концов на 0,25 м; дополнительных концевых соединителей нет. Тогда на каждой 11-метровой линии 22 точки, на 17-метровой — 34. Итого 4 × 22 + 34 = 122 соединителя. Центры этих точек не совпадают с пересечениями стыков. Это исключительно арифметика заданной схемы, не рекомендуемый шаг и не расчёт прочности соединения.
Анкеры считаются по другим исходным данным. Пусть отдельный условный план содержит 28 верхних, 14 нижних и 24 внутренних точки. Ведомость даёт 66 анкеров, а не «122 анкера по числу соединителей». Несущую способность и размещение этого учебного набора статья не обосновывает.
Итоговый комплект для упражнения: 10 секций; 122 соединителя по условной схеме; 66 анкеров по отдельному плану. В реальном комплекте номера узлов и правила размещения заменяют учебные допущения. Временные монтажные фиксаторы учитывают отдельно, если они не входят в постоянную систему.

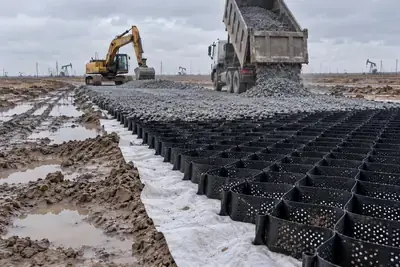

Заполнитель: площадь смонтированного покрытия, а не закупленных секций
В том же упражнении смонтированный габарит слоя составляет 187 × 0,15 = 28,05 м³. Произведение площади закупки на высоту — 240 × 0,15 = 36 м³ — ошибочно включило бы 53 м² избыточной площади. Разница 7,95 м³ возникла бы только из-за неверной базы.
28,05 м³ — геометрический габарит принятого слоя, а не точное количество рыхлого материала в кузовах. Если системой задано заполнение выше стенок, отдельный верхний слой или припуск на осадку, эти позиции добавляют по их геометрии. Объём самих лент, требуемую точность и метод измерения также учитывают в принятой ведомости; здесь ими пренебрегли явно.
Переход к рыхлому объёму или массе выполняют по подтверждённым данным конкретного заполнителя и технологии. Например, перевод м³ в тонны требует относящейся к нужному состоянию плотности. Насыпная плотность и плотность уплотнённого слоя не являются взаимозаменяемыми коэффициентами.
Как проверить комплектующие
Соединители считают по расположению секций и принятому узлу, а не только по площади участка. Крайняя секция и внутренняя секция могут иметь разное число соединяемых сторон. Некоторые узлы требуют своих деталей; нельзя автоматически назначить одинаковый комплект на каждый квадратный метр.
Анкеры, тросы и другие удерживающие элементы привязывают к решению по креплению. Временная фиксация при раскрытии и эксплуатационное удержание — разные функции. Если в ведомости есть число анкеров, должно быть понятно, к какому плану и какому типу элемента оно относится.
Для длинного откоса проверьте также окончания и переходы между захватками. Разделение поставки на этапы может изменить потребность во временной фиксации, но не позволяет произвольно изменить постоянную схему. Неизвестную комплектацию лучше вынести отдельной строкой на уточнение, чем включить в цену неопределённый «монтажный набор».
Высота, толщина ленты и прочность
В счёте может стоять короткое обозначение вроде набора размеров. Расшифруйте его по документу производителя: что относится к ячейке, что к высоте, что к толщине. Сохраните единицы. Например, миллиметры перед умножением на площадь переводят в метры; арифметическое умножение «240 на 150» не даёт кубические метры слоя высотой 150 мм.
Для технического соответствия нужны отдельные механические строки. Прочность ленты не равна прочности внутреннего соединения, а внутреннее соединение не характеризует анкер в грунте. Результат с единицей Н или кН нельзя автоматически заменить кН/м без определения метода и геометрии образца. Сравнению должны подлежать одинаковые по смыслу показатели.
Не восстанавливайте отсутствующие свойства из высоты ячейки или массы упаковки. Две секции одинаковой площади могут иметь разную конструкцию и требования к применению. Расчёт количества отвечает на вопрос, сколько заданного изделия требуется по схеме; он не подтверждает, что само изделие правильно выбрано.
Как сопоставить два КП
Сначала убедитесь, что предложения относятся к одной согласованной конструкции и одинаковому раскрытию. Затем сравните количество секций, суммарную площадь, комплектующие и условия поставки. Если один поставщик показывает цену за м², а другой за секцию, приведите их к общей основе с сохранением исходной записи.
Уточните, что входит в стоимость: только секции или также соединители, крепления, транспорт и разгрузка. Сведения о налогах, сроках и доступности должны быть явно указаны в предложении, а не предполагаться по формулировкам статьи. Цена одного квадратного метра не раскрывает полноту комплектации.
Отдельно отметьте дополнительные резервы и их основание. Если раскладка уже включает целые крайние секции, их избыточная площадь учтена. Повторная надбавка на тот же раскрой увеличит заказ без нового основания. Для неизвестных параметров сохраните статус предварительного расчёта.
Что приложить к запросу
Подготовьте план, перечень зон, разрез и спецификацию, требования к раскрытию и соединениям, описание заполнителя и этапы поставки. Для проверки существующего расчёта полезно отправить саму ведомость: так видно, что уже включено и где могут повторяться резервы.
Передать план можно через страницу объёмной георешётки. Проверки во время устройства описаны в руководстве по укладке, а особенности наклонной поверхности — в статье об откосах.
