Как выбрать геотекстиль для дренажа

Путь воды через дренажный узел

В обычном описании «обернуть щебень геотекстилем» не видно главного: с какой стороны поступает вода, какую границу удерживает фильтр и куда вода должна уйти дальше. Начните с простого разреза. Нанесите окружающий грунт, границу фильтра, дренирующий заполнитель, трубу или другой канал и выпуск. После этого можно обсуждать свойства материала на каждой границе.

Это принципиальная схема, без размеров, отметок и монтажных предписаний. В реальном проекте положение трубы, заполнителя, соединений полотна и точки выпуска определяют отдельно. Нельзя взять из такой картинки только форму «конверта» и считать, что работа дренажа обеспечена.

Фильтр удерживает грунт и пропускает воду. Дренирующий слой или канал проводит собранную воду. Выпуск связывает систему с предусмотренным водоприёмником. Эти элементы решают последовательные задачи. Проверка водопроницаемости геотекстиля не подтверждает пропускную способность трубы, а наличие трубы не доказывает правильность фильтра.

Какие данные о грунте нужны

Первый документ для обсуждения — имеющаяся информация о прилегающем грунте. В технической записке ABG подбор фильтра связывается с распределением размеров частиц; отдельно отмечены сложные условия, требующие специального рассмотрения. Источник: ABG, Geotextile Filtration.

Не заменяйте описание грунта одной бытовой фразой «у нас глина» или «там песок». Для разговора с проектировщиком соберите:

• результаты изысканий и лабораторные данные, если они получены;
• указание, с каким именно слоем будет контактировать фильтр;
• сведения об уровне воды, её источнике и предполагаемом направлении движения;
• описание конструкции и материала дренирующего слоя;
• известные сведения о составе воды и необычных условиях;
• проектные требования к фильтру и способу проверки соответствия.

Этот список не является обязательной программой испытаний для любого объекта. Он помогает обнаружить пробелы. Если изысканий нет, так и укажите в запросе. Определить достаточный объём исследований должен специалист, который отвечает за решение.

Для закупки удобно присвоить разрезам обозначения. Например, «ДР-1 у стены» и «ДР-2 вдоль проезда». Если условия в них различаются, не объединяйте требования в одну строку только потому, что в обоих узлах используется геотекстиль.

Как выбрать геотекстиль для дренажа по грунту

По руководству IGS при выборе фильтра рассматривают удержание грунта, достаточное прохождение воды и устойчивость к кольматации; при необходимости совместимость грунта с материалом оценивают испытаниями. Источник: IGS, с. 2.

Для рабочего обсуждения превратите эти критерии в вопросы.

Удержание: каким показателем и каким методом в проекте описана способность фильтра удерживать грунт? Есть ли соответствующее значение для предложенной марки?

Прохождение воды: какая характеристика указана, в каких единицах и при каких условиях она измерена? Сопоставимы ли документы разных поставщиков?

Работа в условиях объекта: достаточно ли имеющихся данных для данного грунта и режима потока? Нужна ли дополнительная проверка совместимости?

Если вопрос звучит «какую плотность геотекстиля выбрать для дренажа», одной массы квадратного метра для ответа недостаточно. Плотность не заменяет проверку отверстий, прохождения воды и совместимости с грунтом. Обещание «пропускает много воды» также не подтверждает удержание грунта. Нужен согласованный набор показателей конкретной марки.

Размер отверстий и водопроницаемость

В технических листах можно встретить разные обозначения размера отверстий. При сравнении переносите обозначение целиком, вместе с методом и единицей. ISO 12956:2019 описывает определение характерного размера отверстий методом мокрого просеивания. Это метод испытания, а не универсальный размер для любого грунта.

Предположим, в одном предложении указан показатель по ISO, а в другом — другая характеристика отверстий по другому методу. Совпадение чисел после перевода единиц ещё не даёт основания объявить материалы эквивалентными. Сначала требуется проверить, что именно измерялось. Различия методов рассмотрены в технической записке Solmax.

Отдельно читайте направление потока. Для прохождения воды поперёк полотна без нагрузки существует ISO 11058:2019. Для определения водопроницаемости поперёк полотна под сжимающей нагрузкой — ISO 10776:2012. Для потока в плоскости различают индексное испытание по ISO 12958-1:2020 и испытание по ISO 12958-2:2020 с заданными контактирующими материалами и условиями. Результат индексного испытания сам по себе не подтверждает пропускную способность дренажа в условиях объекта.

Практический вывод для сравнения: выпишите «что измеряется — направление потока — нагрузка — единица — метод». Если хотя бы одна часть неясна, запросите пояснение. Не переводите одну физическую величину в другую только ради заполнения общей колонки.

Открытые карточки ISO подтверждают область методов. Полные тексты стандартов и расчёт конкретного дренажа здесь не воспроизводятся; обязательные требования для объекта определяются его проектом и применимыми документами.

Почему фильтр не должен работать как мешок для всей пыли

Удержание грунта не означает задержание каждой самой мелкой частицы. В контакте с геотекстилем должен формироваться устойчивый грунтовый скелет при прохождении воды; при формировании фильтра возможен выход части мелких частиц. Это не разрешение на продолжающийся вынос грунта: устойчивость контакта оценивают для конкретного грунта и режима потока. Принцип «чем меньше отверстия, тем надёжнее» неверен — нужен баланс удержания и прохождения воды. Механизм объяснён в руководстве IGS, с. 11–12.

Самостоятельный опыт «налили воду на кусок полотна» не воспроизводит грунт, контакт и нагрузку реального узла. Его результат не заменяет требуемые испытания. Если фильтр должен работать в сложных условиях, в запросе указывают грунт и режим потока, а не только желаемую скорость прохождения воды через сухой образец.

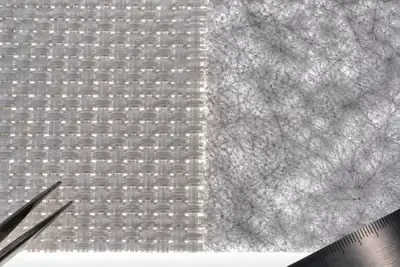

Тканый или нетканый

Название технологии полезно для идентификации, но решение должно относиться к точному изделию. Даже внутри одной группы материалы могут иметь разные характеристики. Поэтому вместо «для дренажа всегда нужен только такой тип» задайте проверяемый вопрос: какой материал соответствует заданным требованиям к фильтру в этом узле?

Попросите поставщика не просто выбрать пункт каталога, а приложить документ с нужными показателями. Если предлагается несколько вариантов, пусть каждый будет обозначен точной маркой. Тогда инженер сможет рассматривать варианты на одинаковой основе.

Различие технологии, сырья и назначения подробно разобрано в сравнении тканого и нетканого геотекстиля. Для дренажа важен результат проверки свойств, а не победа одного общего названия над другим.

Баланс работы фильтра

Вокруг трубы или вокруг щебня

Это разные положения фильтрующей границы. В первом случае граница проходит у трубы; во втором — по внешнему контуру предусмотренной дренирующей обсыпки. Нельзя выбрать один вариант только потому, что он изображён на более понятной фотографии. Нужно посмотреть, какой материал контактирует с грунтом, куда поступает вода и какую функцию выполняет каждый слой.

Если проект уже содержит узел, передайте поставщику именно его, включая пояснения. Если узла нет, сначала требуется решение по конструкции. Покупка трубы с готовой оболочкой не освобождает от оценки остальных контактов, а дополнительное полотно не является автоматическим улучшением. Система с несколькими границами требует согласованного объяснения каждой из них.

Пример отдельного документа по этой области — монтажное руководство Solmax по применению геотекстиля в фильтрации и дренаже. При работе с любой такой инструкцией сначала проверяют, к какому изделию и узлу она относится. Конкретные размеры из документа другого производителя нельзя переносить на нашу поставку без проверки.

Два фильтрующих контакта: почему обёртки трубы может не хватить

В щебёночной траншее есть наружная граница «грунт — щебень» и внутренняя граница «щебень — отверстия трубы». Если полотно обёрнуто только вокруг трубы, мелкий грунт всё ещё может поступать в окружающую щебёночную засыпку. Труба остаётся защищённой, но свойства всей дренирующей зоны меняются. Поэтому в разрезе нужно увидеть, какой контакт должен фильтровать воду и где находится соответствующий материал.

Обратная ошибка — считать, что наружная оболочка гарантирует исправность трубы и выпуска. Оболочка не устраняет контруклон, засорение коллектора, зажатую трубу или высокий уровень воды в приёмнике. У каждого элемента своя задача: грунт отдаёт воду, фильтр удерживает его скелет, дренирующий слой и труба транспортируют поток, выпуск задаёт возможность отвода.

Разобранная условная ситуация

После дождя вода сохраняется над дренажной траншеей. В доступном колодце коллектор стоит полным, выпуск оказался ниже уровня воды в приёмной канаве. Это наблюдение указывает на возможное влияние повышенного уровня в приёмнике. Сам по себе затопленный выпуск не исключает течение: достаточность располагаемого напора проверяют по отметкам, уровням воды и потерям. Оно также не доказывает, что выбран неправильный геотекстиль.

Первое действие — проверить отметки и условия работы выпуска. Если после устранения подпора отвод не восстановился, проверяют следующие звенья, а не объявляют первоначальную гипотезу окончательным диагнозом. Противоположная ситуация — выпуск свободен, труба пропускает воду, а приток из грунта к траншее ограничен — требует другого обследования контакта.

Заполненный лист первичного обследования

Это учебные записи, не история объекта компании: «Участок Д-2; осмотр через сутки после дождя; вода на поверхности сохраняется; в колодце уровень выше выходной трубы; выпуск визуально затоплен; наличие контруклона не проверено; состояние полотна не вскрывалось». Рабочий вывод: «Есть признак подпора; проверить нивелировкой отметки и приёмник». Нерабочий вывод: «Геотекстиль забился» — такого наблюдения в листе нет.

После осмотра сохраняют дату, положение точек, уровни воды и фотографии с привязкой. Цвет полотна и поверхностная грязь сами по себе не показывают остаточную пропускную способность фильтра.

Проверка перед закрытием узла

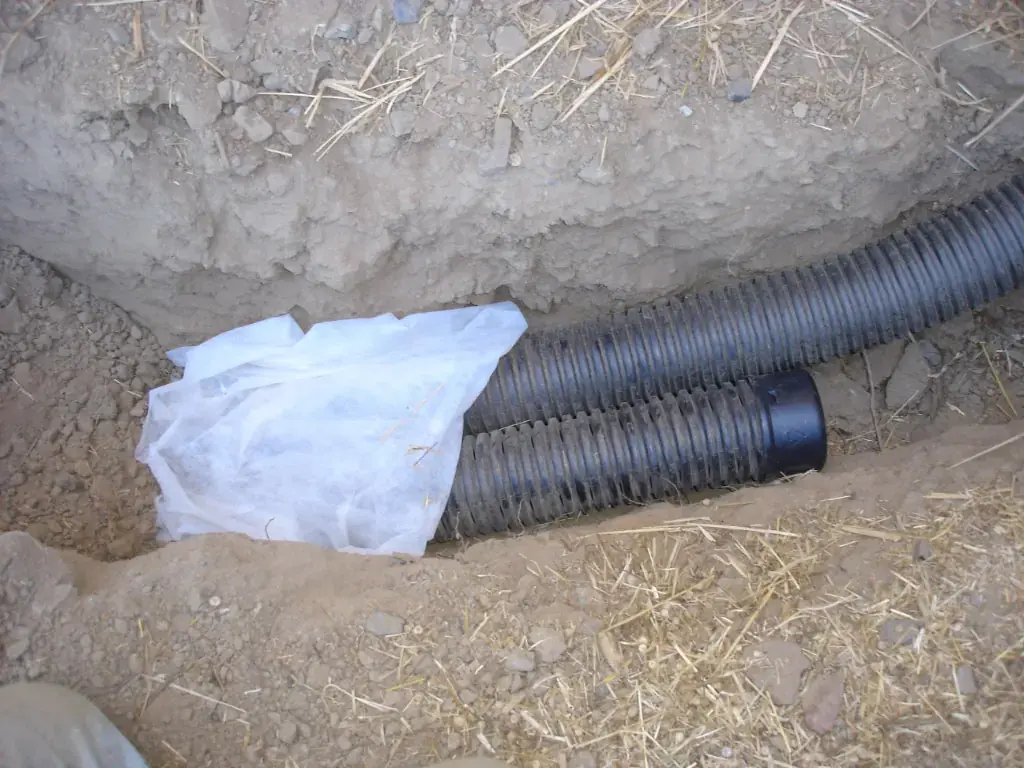

На открытой траншее можно увидеть положение труб, заполнителя и части полотна. Но по фотографии нельзя определить размер пор, сырьё, метод изготовления или пригодность фильтра к окружающему грунту. Даже цвет и толщина «на глаз» не идентифицируют марку. Фотография нужна для пояснения последовательности и фиксации узла; техническое соответствие проверяют документами и проектом.

При осмотре полезно задавать вопросы к контакту: есть ли разрывы в предусмотренной фильтрующей оболочке, как выполнены примыкания, может ли обратная засыпка загрязнить дренирующий материал, не сместится ли край при последующих работах. Способ устранения отклонений согласуют до закрытия траншеи. Эта проверка дополняет контроль отметок и выпуска, а не заменяет его.

По согласованной схеме составьте перечень точек контроля. В нём полезно отделить материал от исполнения работ.

Материал: совпадают ли марка и документы, читается ли маркировка поставки, не перепутаны ли исполнения.

Геометрия фильтра: где проходит полотно, какие поверхности охватывает, как оформлены края и переходы, где находятся соединения.

Стыки и проходки: каким решением обеспечивается работа фильтра в местах, где сплошное полотно прерывается.

Состояние перед закрытием: кто осматривает доступные участки и как фиксируются замечания до следующей операции.

Передача результата: где хранится согласованный разрез, кто принимает изменения и какие документы остаются у заказчика.

Не назначайте по статье одинаковый нахлёст или способ обёртывания для всех систем. Детали должны соответствовать конкретному материалу и узлу. Если подрядчик предлагает изменить схему для удобства монтажа, отразите изменение отдельно и согласуйте до закрытия конструкции.

Если вода стоит: порядок обследования

Начните с места и времени наблюдения, уровня воды, погоды и доступной схемы. Дальше двигайтесь по карте обследования ниже. На каждом шаге записывайте факт, недостающие данные и следующую проверку. Найденная преграда на выпуске не исключает других дефектов, но её нельзя пропустить, сразу объявив причиной геотекстиль.

Выпуск и водоприёмник. Установите, куда по проекту должна уходить вода, доступен ли выпуск и не перекрыт ли он. Состояние принимающей канавы или колодца тоже входит в эту проверку. Трасса и отметки. Сопоставьте исполнительные данные с проектом; при их отсутствии отметьте необходимость обследования. Фильтр. Если причина не установлена, передайте специалисту сведения о грунте, воде, точной марке и фактическом узле.

Пример связи работоспособности дренажа с состоянием выпуска и отметками приведён в FHWA, разделы 7.2.6 и 7.2.11–7.2.12. Это зарубежное справочное руководство; его численные требования здесь не переносятся на объект.

Учебная ситуация: вода стоит, выпуск ещё не проверен

После дождя вода наблюдается вдоль одного участка дрены. Подрядчик предлагает заменить полотно, но в переданном комплекте нет исполнительных отметок и фотографии выпуска. Обоснованный первый результат обследования — не заказ нового материала, а список проверок: найти предусмотренный выпуск, зафиксировать его состояние и уровень воды в водоприёмнике, восстановить фактическую трассу и отметки.

Если обнаружена преграда, это фиксируют и передают ответственному специалисту для решения. Затем оценивают работу системы после согласованных действий в сопоставимых условиях. Если причина остаётся неясной, проверку продолжают; одной видимой чистоты полотна или одного наблюдения за расходом недостаточно для окончательного вывода о фильтре.

Полезен лист обследования: участок; дата; погода; наблюдение; фото; проектное положение; фактическое положение; требуемая проверка. Например, запись «вода не уходит» недостаточна. Запись «на этом участке наблюдается вода; состояние выпуска пока не проверено; требуется осмотр» сохраняет границу между фактом и предположением. Такой порядок помогает передать специалисту данные, а не готовый неподтверждённый диагноз.

Зафиксируйте до вывода о причине:

• где и когда наблюдается вода;
• состояние и доступность выпуска;
• фактические отметки и схему относительно проекта;
• непрерывность фильтрующей границы;
• марку, документы и условия работы фильтра;
• что проверено, а что пока является гипотезой.

Когда каталога недостаточно

Если нет данных о грунте, условия потока меняются, присутствуют особые химические воздействия или последствия отказа значительны, общий обзор не закрывает подбор. В запросе нужно прямо обозначить неопределённость и попросить определить программу проверки. Не следует самостоятельно назначать критерий фильтра по ближайшей строке чужой таблицы.

Для поставщика достаточно честного первого пакета: схема объекта, назначение дренажа, известные сведения о грунте и воде, спецификация при её наличии, список незакрытых вопросов. Дальше можно разделить работу: что подтверждается техническим листом, что требует документа производителя, а что относится к проектированию или испытанию грунта с фильтром. Это быстрее приводит к обоснованному решению, чем запрос «дайте самый плотный геотекстиль для глины».

Что передать для подбора

«Нужен геотекстиль для фильтрующего слоя в дренажном узле. Прилагаем разрез и имеющиеся данные о грунте. Просим указать точную марку, показатели отверстий и прохождения воды с единицами, методами и условиями испытаний. Отдельно отметьте недостающие исходные данные, ограничения применения и соответствие требованиям проекта».

Далее добавьте объём, адрес объекта и желаемый график поставки как условия для расчёта предложения. Если подбор ещё не завершён, не обозначайте предварительный вариант как утверждённый аналог.

На странице геотекстиля можно перейти к запросу по проекту. Укажите в нём именно дренажную задачу и приложите исходные требования: это поможет отделить проверку фильтра от обычного расчёта стоимости рулонов.
