Зачем разделять грунт и щебень
Щебёночный слой работает как зернистый скелет: зёрна контактируют друг с другом, воспринимают нагрузку и передают её основанию. Если снизу в пустоты поступает мелкий грунт, состав слоя меняется. Если щебень вдавливается в мягкое основание, часть привезённого материала перестаёт формировать слой предусмотренной толщины. Эти процессы могут происходить одновременно.
На обводнённом участке повторные проходы колёс создают циклические воздействия на контакт. Поэтому неприятность проявляется не только при первоначальной отсыпке: внешне ровный проезд может постепенно терять форму. Проницаемый разделитель ограничивает перемешивание; его непрерывность важна и под колеёй, и на стыках полотен.
Из этого не следует, что любое проседание лечится геотекстилем. Полотно не заменяет удаление органики, уплотнение, необходимую толщину основания или водоотвод. Если деформируется грунтовый массив под всей конструкцией, сохранённой границы двух слоёв недостаточно.
Механизм разделения разобран в технической записке Solmax. Здесь не заимствуются рекламные обещания экономии и универсальные назначения материала.
Где должно находиться полотно: два разных разреза
Прямой контакт с основанием: щебёночный слой → геотекстиль → подготовленный грунт. Разделитель работает на границе щебня и грунта. Полотно должно прилегать к основанию: натянутая над впадиной ткань воспринимает совершенно иные воздействия при засыпке.
Основание с песчаным слоем: щебень → песок → геотекстиль → грунт — если именно такой узел принят для отделения песка от нижнего грунта. Дополнительное полотно между песком и щебнем не появляется автоматически. Эту границу оценивают отдельно: какую функцию должен выполнять разделитель, как совместимы материалы и куда проходит вода.
Перестановка полотна на один слой выше — изменение конструкции. Если оно лежит между щебнем и песком, открытый контакт «песок — грунт» снизу от этого не становится защищённым. Указывать только «геотекстиль под щебень» в ведомости недостаточно: на разрезе должна быть видна конкретная граница.
Какие условия меняют требования к материалу
| Условие на объекте | Что оно меняет в проверке |
|---|---|
| Крупный угловатый заполнитель, неровности основания, интенсивные монтажные воздействия | Проверяют монтажную сохранность: прокалывание, повреждения и механические показатели по принятой системе. Нельзя вывести её из г/м². |
| Мелкозернистый грунт и движение воды через контакт | Нужны сведения о гранулометрии грунта, отверстиях полотна и его водопроницаемости. |
| Слабый или переувлажнённый грунт | Помимо разделения оценивают несущую способность и водный режим основания. Повышение массы полотна не является расчётом основания. |
| Задано армирование, ограничены деформации | Требуются соответствующие расчётные механические характеристики, направления и работа при заданной деформации. |
| Проезды строительной техники отличаются от будущей эксплуатации | Проверяют устройство первого слоя и монтажный маршрут, а не только массу будущих легковых автомобилей. |
Для разделения критично пережить устройство основания без разрывов. Для фильтрации — совместимость с конкретным грунтом. Такой подход к выбору механических и гидравлических характеристик описан в записке Solmax об AASHTO M288-24. Это справочная информация, а не обязательная норма Казахстана.
Что означают строки технического листа
Поверхностная плотность, г/м² — масса единицы площади. Она полезна для идентификации исполнения и входного контроля. Она не показывает отдельно сопротивление растяжению, прокалыванию и прохождению воды.
Прочность при растяжении, кН/м — усилие на единицу ширины при конкретном методе испытания. Значения вдоль рулона (MD) и поперёк него (CMD/CD) читают раздельно. Число при разрыве и усилие при небольшой заданной деформации отвечают на разные вопросы. Два результата с разными методами нельзя объявить одинаковыми только из-за единицы кН/м.
Статическое прокалывание, Н или кН — результат испытания образца индентором. Это показатель сопротивления конкретному виду воздействия; он не означает, что на объекте разрешено бросать любой камень с любой высоты. Динамическое повреждение может описываться другим испытанием и другой величиной: их не складывают и не подменяют друг другом.
Характерный размер отверстий описывает фильтрующую структуру по указанному методу. Меньшее отверстие не делает фильтр безусловно лучше: нужно совместить удержание грунта и прохождение воды. Водопроницаемость нормально к плоскости относится к потоку через полотно. Она не равна способности транспортировать воду вдоль слоя и не создаёт выпуск из площадки.
Разбор документов и методов вынесен в руководство по паспорту геотекстиля, чтобы здесь сосредоточиться на выборе под основание.
Два материала по 300 г/м²: законченный пример проверки
Ниже полностью учебные требования и данные, не характеристики товаров Гео Альянс KZ. Для разделителя в условном проекте установлены: растяжение широкой полосой не менее 16/12 кН/м по MD/CMD и статическое прокалывание не менее 2,5 кН. Масса обоих предлагаемых полотен — 300 г/м². Методы, условия и статистическая база сравниваемых значений в примере одинаковы.
Вариант А: 18/14 кН/м; прокалывание 2,7 кН. Он проходит эти три численные проверки. Вариант Б: 20/10 кН/м; прокалывание 3,0 кН. Он не проходит поперечное растяжение: 10 < 12 кН/м. Более высокая продольная прочность и лучшее значение прокалывания этого недостатка не компенсируют.
Повернуть вариант Б на 90° тоже недостаточно: получится 10/20 кН/м, а продольное требование 16 кН/м останется невыполненным. Сложить 20 и 10 или сравнить среднее 15 с проектом нельзя.
Вывод ограничен проверенными строками. А ещё не объявлен пригодным для всей конструкции: дополнительно проверяются назначенные гидравлические характеристики, долговечность, допуски и монтажные условия. Но Б уже нельзя принять как полную замену по приведённой спецификации. Такой разбор даёт проверяемое решение, в отличие от формулы «оба одинаковой плотности».
Как сохранить разделитель при укладке
Ниже маршрут контроля для разделительного полотна под зернистым основанием. Рабочие параметры первого слоя, соединений и движения техники берут из согласованного решения и инструкции точной марки.
- Принять основание. Проверить отметки и состояние поверхности, убрать острые выступы и предметы, устранить локальные впадины предусмотренным способом. Геотекстиль повторяет геометрию поверхности; он не должен становиться подвешенным мостиком над ямой.
- Разложить и соединить полотна. Проверить ориентацию, геометрию соединений и непрерывность на поворотах. Ветер и сдвиг при подаче заполнителя могут раскрыть правильно отмеренный стык.
- Осмотреть до закрытия. Повреждённый участок отметить и восстановить по утверждённому порядку. После засыпки место дефекта перестаёт быть доступным для обычного осмотра.
- Подать и распределить заполнитель. Работать по предусмотренной технологии, сохраняя защитный слой и не допуская прямого движения техники по открытому полотну, если оно не разрешено системой. Разворот колеса или волочение ковшом может сдвинуть полотно независимо от его паспортной прочности.
- Проверить первую захватку. Зафиксировать состояние стыков, фактическую толщину и уплотнение слоя доступными предусмотренными методами. Вид сверху не доказывает сохранность скрытого контакта.
Условия монтажа подробно рассматривают TERRAM, руководство 2024 года. Его конкретные нахлёсты не следует переносить на чужой продукт и другое основание.
Если появилась колея: что проверять прежде замены полотна
Грунт виден в щебёночном слое. Возможны нарушенная непрерывность разделителя, повреждение, боковое загрязнение или поступление мелочи с водой. Нужны локальное обследование контакта и сопоставление с исполнительной схемой; фотография колеи сверху не различает эти причины.
Слой щебня просел, но контакт сохранился. Проверяют толщину и уплотнение основания, состояние нижнего грунта и фактические нагрузки. В этом случае вывод «купили слишком лёгкий геотекстиль» не объясняет наблюдение.
Вода задерживается в понижении. Проверяют отметки, путь отвода и выпуск. Подъём грунтовой воды, поверхностный приток и заблокированный отвод требуют разных решений. Более проницаемое полотно не отводит воду за пределы замкнутой чаши.
Дефект сосредоточен в повороте или у примыкания. Сопоставляют расположение стыков, монтажный маршрут и характер нагрузки. Это основание для проверки локального узла, а не автоматического назначения новой марки на всю площадку.
В руководстве FHWA по дорожным основаниям, глава 7.2 водный режим рассматривается вместе с конструкцией и содержанием дренажа. Практический вывод: отдельно показать, как вода попадает в основание, проходит по нему и выходит наружу.
От площади площадки к заявке

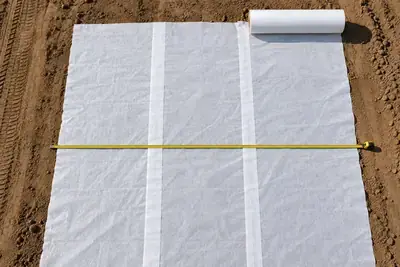

В учебном прямоугольнике 10 × 24 м площадь основания равна 240 м². Если приняты полосы шириной 4 м и условный продольный нахлёст 0,5 м, нужны три полосы по 24 м: две закрывают только 7,5 м, три — 11 м. Расход до подрезки краёв — 288 м². При целых рулонах 4 × 50 м закупка составит 400 м², если принятый раскрой и допуски позволяют получить эти детали. Это арифметика примера, не назначение нахлёста или размера продукции.
Полный баланс соединений и остатков — в расчёте геотекстиля. Для предварительной оценки доступен калькулятор; до заказа результат сопоставляют с раскладкой.
Для предложения по поставке достаточно начать с разреза, требований к полотну, плана размеров и города доставки. Если в документах есть расхождения, выделите их отдельным списком: они не должны теряться внутри общего запроса «геотекстиль 300».
Для объектов в Алматы и области можно отдельно рассчитать поставку щебня. Фракцию и объём указывают по проекту.
