Тканый или нетканый геотекстиль

Чем отличаются тканый и нетканый геотекстиль

В одном предложении могут стоять слова «нетканый», «иглопробивной», «полиэфирный» и «300 г/м²». Это не четыре синонима. Они описывают разные стороны изделия:

• Структура: тканое или нетканое полотно.
• Технология скрепления: например, иглопробивание или термоскрепление нетканого полотна.
• Сырьё: указанный производителем полимер и состав.
• Характеристика: например, масса на единицу площади.

В руководстве IGS выделены тканые геотекстили, изготавливаемые ткацким способом, и нетканые, в том числе иглопробивные или термоскреплённые. Отмечается различие их механического и фильтрационного поведения. Источник: IGS, Guide to the Specification of Geosynthetics, раздел 5, с. 10.

Практический приём: разнесите эти признаки по отдельным колонкам спецификации. Если в графе «тип» одного поставщика стоит технология, а у другого — сырьё, сначала приведите описание к одной структуре. Иначе сравнение будет начинаться с разных оснований.

Что можно узнать из названия, а что придётся проверить

Тканый геотекстиль. Название указывает на структуру полотна. Но не определяет автоматически значение прочности, характеристику отверстий, взаимодействие с грунтом или пригодность для конкретного объекта.

Иглопробивной нетканый геотекстиль. В названии отражена технология скрепления волокнистого полотна. Для выбора всё равно потребуются показатели предложенной марки и условия применения.

Термоскреплённый нетканый геотекстиль. Название также описывает технологию. Само по себе оно не доказывает, что материал будет лучше иглопробивного по всем свойствам или для любого узла.

Сравнивать нужно изделия. Показательный пример разнообразия внутри тканой группы есть у Solmax: для своей серии производитель описывает специальную структуру с несколькими видами нитей. Источник: Solmax, MIRAFI RSi and H2Ri Series. Этот пример не характеризует весь тканый геотекстиль и не подтверждает наличие такой продукции у Гео Альянс KZ.

Поэтому фразы «весь тканый не пропускает воду» или «любой нетканый годится для фильтра» не подходят для закупочной спецификации. Они слишком широки, чтобы по ним проверить конкретное предложение.

Полиэфир и полипропилен — отдельный вопрос

PET — полиэтилентерефталат, один из полиэфиров; PP — полипропилен. Расшифровки приведены, например, в терминологической таблице BASF для текстиля и волокон, с. 15. Общее слово «полиэфир» в документе ещё не уточняет весь состав изделия. В заявке просите указать сырьё точно, как оно названо производителем; не выводите его из цвета, фотографии или внешней фактуры.

Если проект задаёт полимер, нельзя молча заменить его другим, даже при совпадении части показателей. Если сырьё не задано, это тоже не означает, что любой вариант автоматически согласован: нужно рассмотреть требования к материалу и условия его работы.

Для сложной среды попросите документ, который относится к конкретному изделию и нужным условиям. Общая рекламная фраза об устойчивости полимера не равна подтверждению пригодности любой марки.

В частности, у производителя Solmax есть отдельная записка о долговечности полипропиленовых геотекстилей, рассматривающая конкретный контекст применения и защиту от воздействий. Переносить её численные ограничения на изделия другого производителя нельзя.

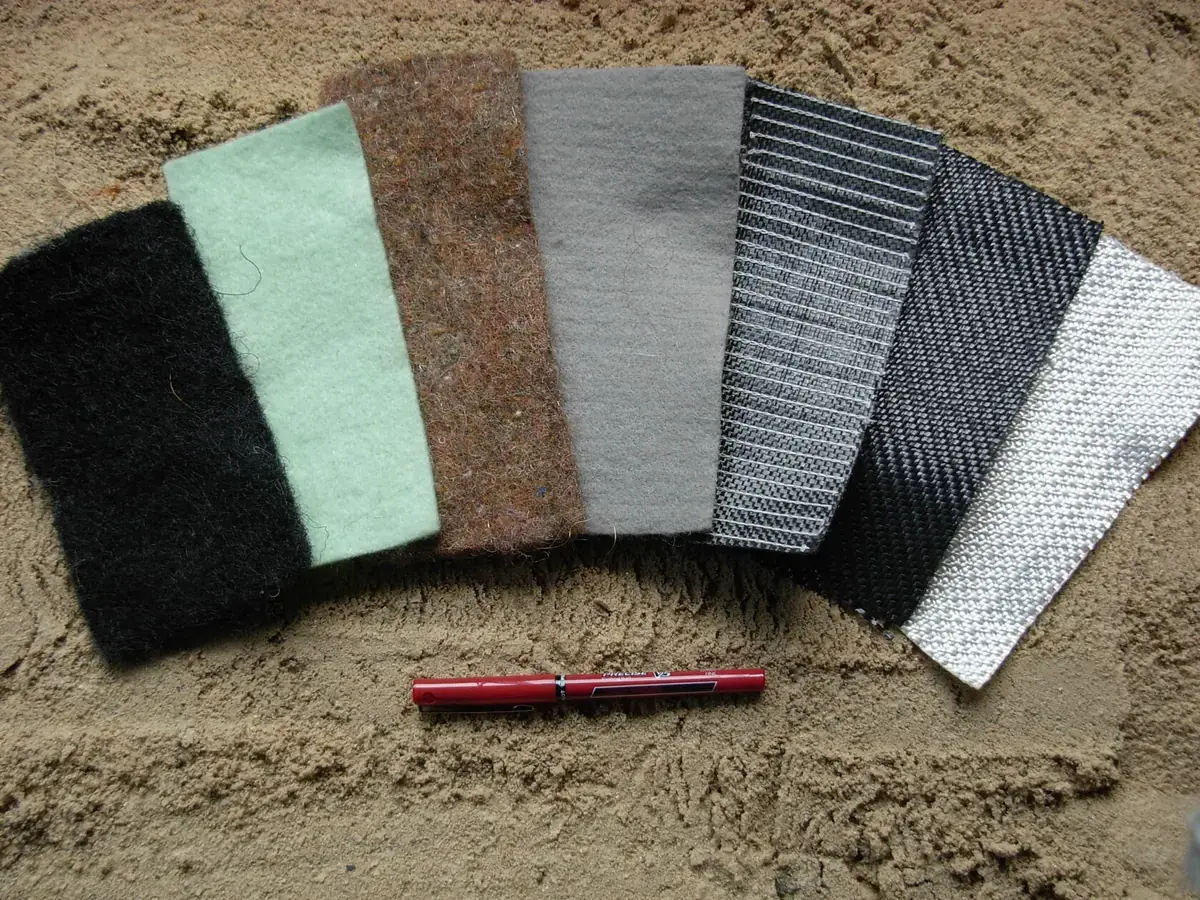

Что можно проверить при осмотре образца

Переплетение и волокнистую структуру различают визуально. Состав, численные показатели и соответствие проекту так не устанавливают. Осмотр помогает обнаружить повреждение или неоднородность, но не воспроизводит испытания на растяжение, прокалывание и прохождение воды.

Образец сохраняют с маркой и ссылкой на документ: после отделения от рулона два похожих лоскута легко перепутать. Саму причинную связь структуры с работой материала разберём ниже.

Какой показатель соответствует вашей задаче

Разделитель под зернистым слоем проверяют на сохранность при монтаже и совместимость контакта. Фильтр — на удержание грунта и прохождение воды. Армирование — на требуемые усилия и деформации, включая длительную работу при её необходимости. Защитный слой — на снижение контактных воздействий в соответствующей конструкции.

Эти проверки могут сочетаться, но ни одна не выводится из одной поверхностной плотности. Для конкретных узлов подготовлены руководство под щебень и руководство для дренажа.

Почему структура меняет работу полотна

В тканом полотне видны две системы нитей или лент. Их количество, сечение и переплетение определяют пути передачи усилий и геометрию открытых промежутков. Поэтому одинаковая масса не означает одинаковую несущую структуру: массу можно распределить между нитями по осям по-разному. Проверяемый результат этого различия — отдельные кривые растяжения MD и CMD, а не оценка мягкости рукой.

У иглопробивного нетканого материала волокна механически перепутаны в объёмной структуре. При нагрузке участвуют изменение положения волокон и работа их связей. Между волокнами образуется система пор и сужений, а не одна идеальная плоская сетка отверстий. Сжатие и деформация способны менять условия потока; поэтому показатель без нагрузки не всегда описывает нагруженный контакт.

Связь технологии, структуры и гидравлических свойств иглопробивных полотен разобрана в Ding и соавт., Composites Communications, 2021, DOI 10.1016/j.coco.2020.100481. Обзор не задаёт характеристик неизвестного образца. Для сравнения марок нужны их испытания.

Почему «тканый плохо пропускает воду» — слишком широкое правило

Полотно из плоских лент и полотно со специально подобранными мононитями могут иметь разную гидравлическую структуру. Например, Solmax описывает MIRAFI RSi/H2Ri как тканую конструкцию с несколькими типами нитей, выполняющими разные задачи. Это конкретный пример того, что свойства определяет устройство изделия, а не одно слово «тканый».

Для фильтра сравнивают размер отверстий, распределение/структуру пор при необходимости и поток в нужных условиях. Для армирования — характеристики при требуемой деформации и длительной работе. Для защиты мембраны — снижение местных контактных воздействий в соответствующей системе. Так структура направляет выбор нужной проверки, но не заменяет её.

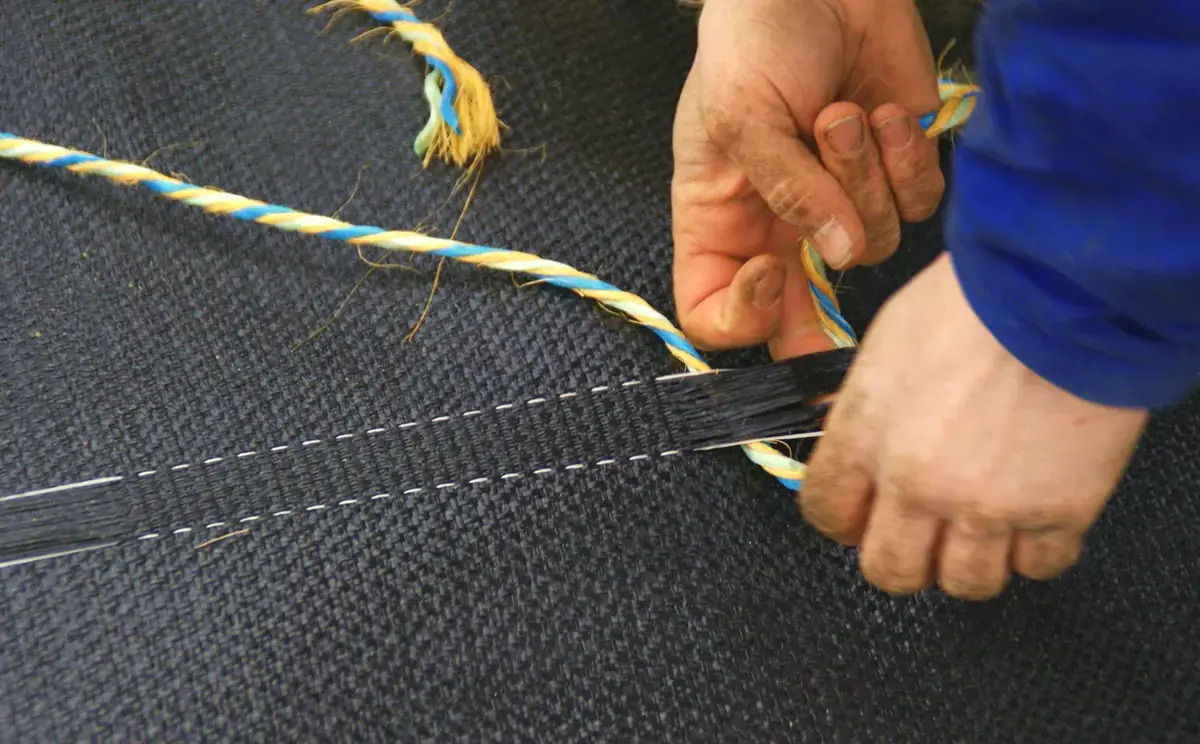

Реальный крупный план тканого полотна

Один вес — разные наборы свойств

Сравнивать тканый и нетканый геотекстиль полезно через то, как они работают в нужном узле. У тканого полотна нагрузку несут системы переплетённых нитей или лент. У нетканого — связанная волокнистая структура. Различаются не только внешний вид, но и форма кривой «нагрузка — деформация», распределение отверстий и поведение под сжатием. Конкретные значения проверяют по изделию: внутри каждой группы есть разные материалы.

Разделение под зернистым слоем. Нужна непрерывная граница, способная пережить укладку. Сравнивают монтажную сохранность и назначенные механические показатели, затем гидравлическую совместимость. Здесь оба типа могут рассматриваться, если соответствуют требованиям узла; слово «нетканый» не является самостоятельным доказательством достаточной прочности, а «тканый» — причиной отказа.

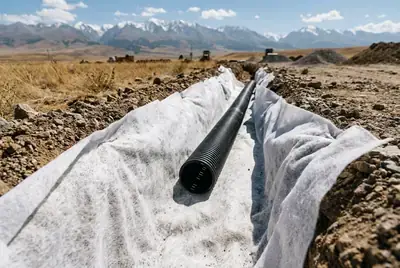

Фильтр на контакте с грунтом. Определяющий вопрос — удержание грунтового скелета при пропуске воды. Одинаковые г/м² и разрывная нагрузка не делают фильтры эквивалентными. Нужны данные об отверстиях и водопроницаемости при сопоставимых методах и условиях. Изделие, прошедшее механическую проверку под дорогой, может не пройти требования другого дренажного узла.

Защита геомембраны. Здесь полотно распределяет локальные контактные воздействия. Прочность при растяжении сама по себе не описывает защиту от камня под давлением. Проверяют защитную эффективность системы «основание — полотно — мембрана — верхний материал», если она требуется проектом. Нетканые защитные материалы распространены, но произвольный нетканый материал не становится защитным только из-за технологии изготовления.

Сравнение двух полностью заданных предложений

Учебный пример, не данные реальных марок. Оба полотна имеют массу 300 г/м². Для условного разделителя заданы не менее 16/12 кН/м по MD/CMD и не менее 2,5 кН при статическом прокалывании. Тканое А: 22/14 кН/м, 2,2 кН. Нетканое Б: 18/13 кН/м, 2,8 кН. Методы и база значений в примере одинаковы.

А проходит растяжение, но не проходит прокалывание: 2,2 < 2,5 кН. Б проходит названные механические строки. Это не доказательство превосходства всей нетканой группы: оно относится к двум учебным изделиям и одному заданию. Для дренажного фильтра исходных данных этого примера недостаточно, поскольку отверстия и гидравлические требования не заданы.

Решение меняется не по названию технологии, а по проверяемой причине отказа. В рабочем сравнении причину записывают рядом с конкретной строкой спецификации.

Четыре упрощения, которые мешают выбору

«Чем больше г/м², тем лучше». Масса единицы площади — самостоятельная характеристика; её метод определения описан в ISO 9864:2005. Ранжировать по ней все материалы для всех задач некорректно.

«У этих материалов одинаковая прочность». Проверьте полное название показателя и метод. Для испытания широкой полосой существует ISO 10319:2024; общее слово в двух технических листах ещё не подтверждает сопоставимость результатов.

«Цвет показывает состав и качество». Для закупки подтверждением состава должен быть относящийся к изделию документ. Внешний вид не заполняет эту строку спецификации.

«Мы всегда так делали». Предыдущая закупка полезна как источник документов и истории согласований. Она не подтверждает пригодность того же полотна для другой конструкции.

Как сравнивать стоимость

Переходите к цене после того, как ясны технические варианты и их статус. Запрашивайте цену в одинаковой единице и на одинаковый объём, с явно указанными условиями доставки, налогами и сроком действия предложения.

Дополнительно сравните раскладку. Если изделия предлагаются в разной ширине, одинаковая площадь основания может потребовать разного количества целых рулонов. Расчёт геометрии рассмотрен в руководстве по количеству геотекстиля.

Не объединяйте техническую и коммерческую оценку в один непрозрачный балл. Сначала должно быть видно, какие варианты согласованы, затем — сколько стоит каждый при сопоставимых условиях.

Что указать в заявке

Начать запрос можно со страницы геотекстиля. Для проверки полученных документов пригодится руководство по характеристикам и паспорту. Оно поможет увидеть, какие свойства действительно подтверждены, а какие пока остались в названии предложения.
